Металлические закладные детали фундаментов ЗДФ и ЗФ под опоры освещения

Металлические закладные детали ЗДФ для фундаментов опор освещения. ЗДФ фундаменты под силовые и несиловые опоры.

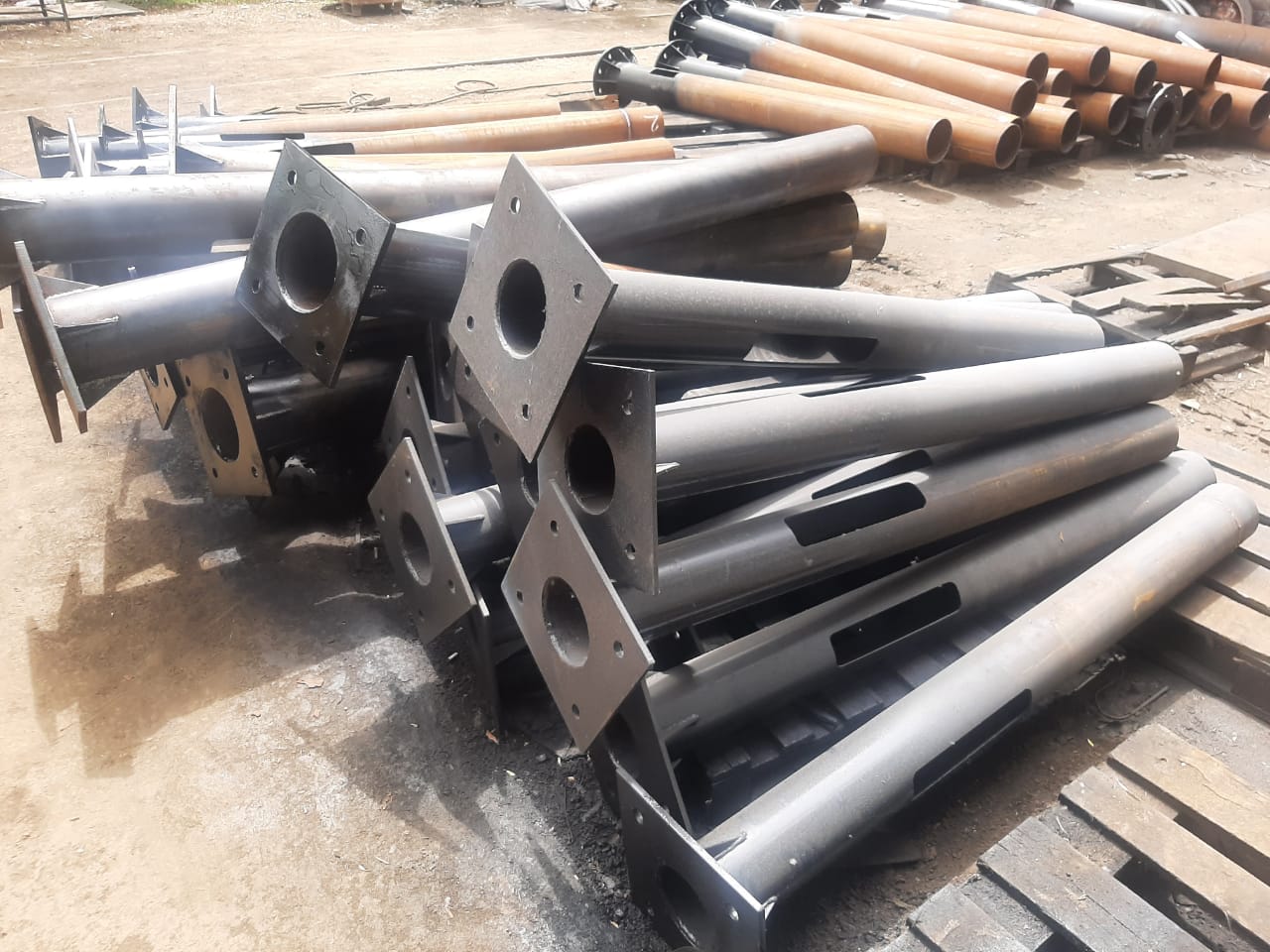

ЗДФ ФМ-0,108-1,0-б

Закладная деталь фундамента ЗДФ под опору ОГК-3, ОГК-4 и ОГК5

1900р.

Описание

ЗДФ ФМ-0,108-1,5-б

Закладная деталь фундамента ЗДФ под опору ОГК-6

3100р.

Описание

ЗДФ ФМ-0,133-1,5-б

Закладная деталь фундамента ЗДФ под опору ОГК-7

4300р.

Описание

ЗДФ ФМ-0,159-2,0-б

Закладная деталь фундамента ЗДФ под опору ОГК-8, ОГК-9 и ОГК-10

5500р.

Описание

ЗДФ ФМ-0,219-2,5-б

Закладная деталь фундамента ЗДФ под опору ОГС-0,4-8, ОГС-0,4-9 и ОГС-0,4-10

9000р.

Описание

ЗДФ ФМ-0,273-2,5-б

Закладная деталь фундамента ЗДФ под опору ОГС-0,7-8, ОГС-0,7-9 и ОГС-0,7-10

12000р.

Описание

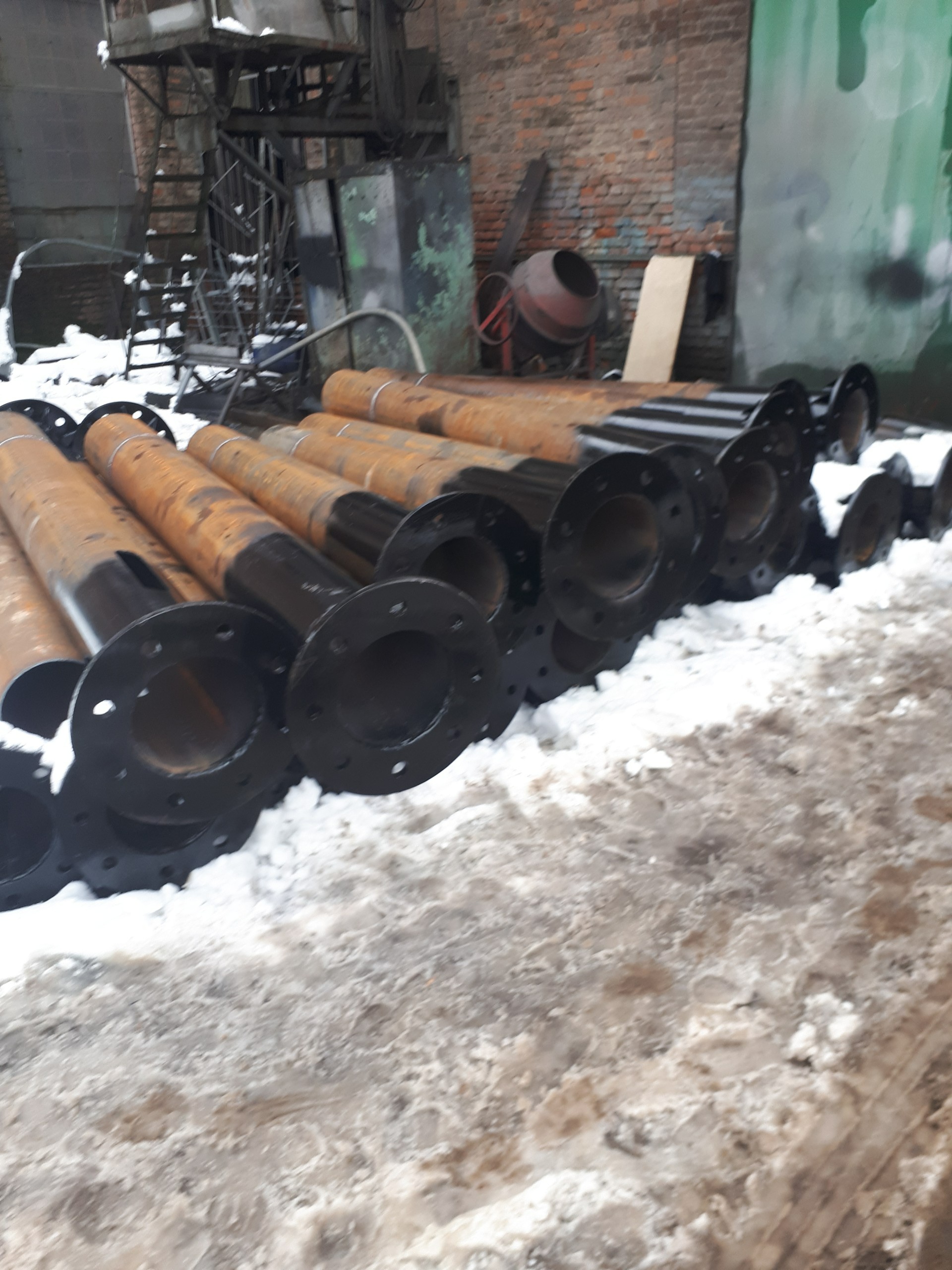

ЗФ-16/4/К140-1,0-б

Закладной фундамент под опору НФГ-3 и НФГ-4

1950р.

Описание

ЗФ-16/4/К140-1,2-б

Закладной фундамент под опору НФГ-5 и НФГ-6

3000р.

Описание

ЗФ-20/4/К230-1,5-б

Закладной фундамент под опору НФГ-7 и НФГ-8

4900р.

Описание

ЗФ-20/4/К230-2,0-б

Закладной фундамент под опору НФГ-9 и НФГ-10

5500р.

Описание

ЗФ-24/8/Д310-2,5-б

Закладной фундамент под силовую опору СФГ-400

9000р.

Описание

ЗФ-30/8/Д380-2,5-б

Закладной фундамент под силовую опору СФГ-700

12500р.

Описание

Частые вопросы

Геометрия фланца опоры: Межцентровое расстояние отверстий (диаметр делительной окружности) и диаметр самих болтов (М16, М20, М24, М30) в ЗДФ должны строго совпадать с ответной частью (фланцем) ствола опоры.
Ветровой район и высота опоры (Расчетная нагрузка): Чем выше опора и больше ветровой район (согласно СП 20.13330.2016 «Нагрузки и воздействия»), тем выше изгибающий момент на фундамент. Для высоких (от 10-12 метров) и силовых опор требуются ЗДФ с увеличенным диаметром круга расположения болтов, большей толщиной фланца и более длинными/толстыми анкерами для лучшего сцепления с бетоном.
Тип грунта: На слабых или пучинистых грунтах требуется увеличенная глубина бетонирования анкеров ЗДФ.

Высота выступающей части рассчитывается по формуле:
Толщина фланца опоры + толщина шайбы + толщина двух гаек (основной и контргайки) + запас 15-20 мм.
На практике анкерные болты обычно выступают над готовым бетонным фундаментом на 70 – 120 мм.
Важно: Если ЗДФ выступает слишком высоко, болты могут погнуться от ветровой нагрузки из-за большого рычага. Если слишком низко — не хватит резьбы для надежной фиксации двумя гайками. В регионах с высоким снежным покровом высоту фундамента (и ЗДФ) дополнительно увеличивают на 30-50 см, чтобы сугробы не закрывали ревизионный люк опоры.

Согласно ПУЭ (Правилам устройства электроустановок), все металлические опоры наружного освещения подлежат обязательному заземлению.

Базовый комплект закладной детали фундамента обычно включает:
Металлический фланец (круглая или квадратная пластина) с приваренными к нему анкерными стержнями (шпильками).
Анкерные гайки — по 2 штуки на каждый болт (основная и контргайка).
Плоские и пружинные шайбы (гроверы) — по комплекту на каждый болт.
Защитные колпачки на резьбу (пластиковые или резиновые) — для сохранения резьбы при транспортировке и бетонировании.
Паспорт изделия с указанием марки стали, типа антикоррозийного покрытия, массы и даты изготовления.

Да, монтаж в зимних условиях допускается при соблюдении требований СП 70.13330.2012 «Несущие и ограждающие конструкции»:

Это два разных по конструкции и назначению изделия, хотя оба служат для крепления опор к фундаменту.

Марка бетона зависит от высоты опоры, ветрового района и типа грунта. Общие рекомендации по СП 63.13330.2018 «Бетонные и железобетонные конструкции».

Теоретически — да. Но не всегда это возможно.
