Молниеотводы МОГК
Молниеотводы МОТ

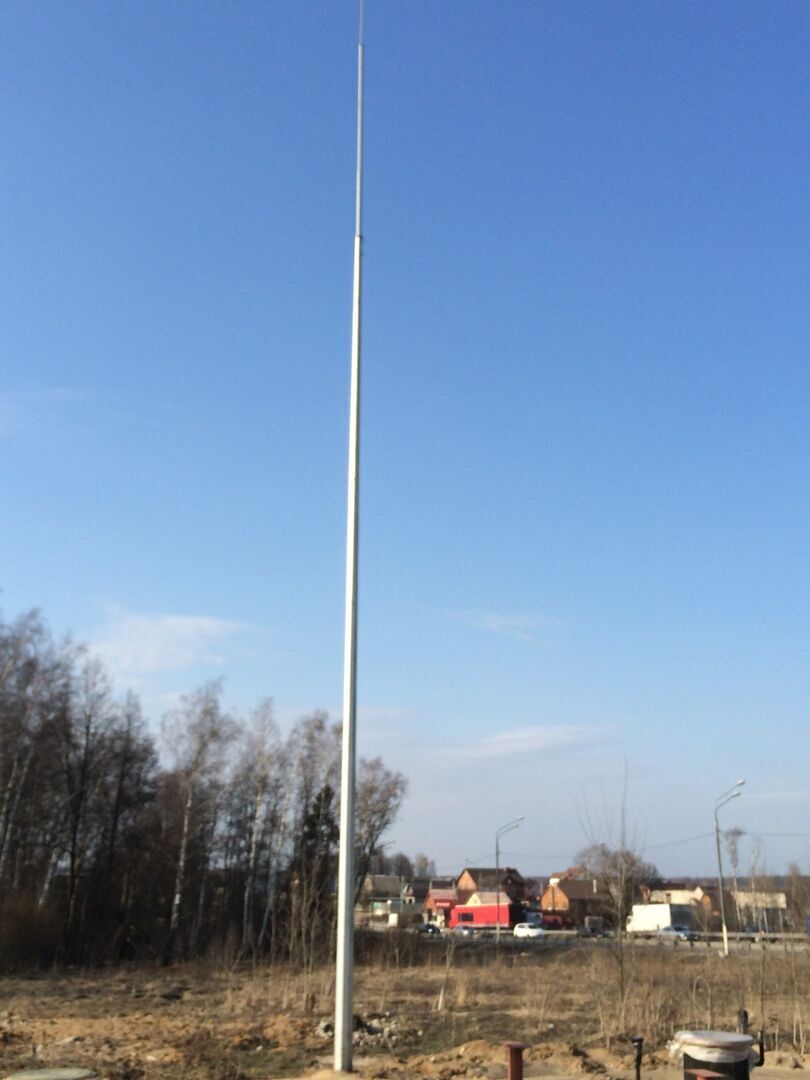

Молниеотводы граненые конические МОГК
Молниеотводы трубные МОТ

Молниеотвод МОГК-8

Молниеотвод граненый конический МОГК-8
16500р.
Описание
Описание и характеристики:
М олниеотвод МОГК-8 металлический характеристики конструкции:
Маркировка - МОГК-8;
Конструкция - Многогранные;
Тип - Граненый конический;
Высота, м - 8;
Тип молниеприёмника - Стержневой;
На базе опоры, высота ствола, м - ОГК-7
Способ установки - Фланцевый;
Количество отверстий на фланце - 4;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 300х300;
Межцентровое расстояние отверстий, мм - 200;
Вес, кг - 90;
Фланец - квадратный;
Минимальный заказ, шт – 1.
Молниеотвод МОГК-8: Компактная граненая мачта молниезащиты высотой 8 метров
Краткое описание:
Молниеотвод МОГК-8 (Молниеотвод на базе Опоры Граненой Конической) – это надежная, экономичная и отдельно стоящая металлическая конструкция высотой 8 метров. Изделие предназначено для эффективного перехвата атмосферных разрядов и защиты объектов малой и средней этажности, а также открытых технологических площадок. Конструкция полностью соответствует требованиям ГОСТ 32304-2013 и поставляется в готовом к монтажу виде.
Технические характеристики молниеотвода МОГК-8:
Номинальная высота: 8 метров.
Тип конструкции: Отдельно стоящая граненая коническая опора (мачта).
Материал изготовления: Конструкционная высокопрочная сталь.
Антикоррозийная защита: Горячее цинкование по ГОСТ 9.307-89 (толщина цинкового слоя от 85 мкм), исключающая необходимость покраски.
Способ соединения: Фланцевый (болтовой), обеспечивающий высокую пространственную жесткость.
Расчетный срок службы: Более 20 лет.
Гарантия на отсутствие сквозной коррозии: 15 лет.
Молниеприемное устройство: Стержневой молниеприемник (входит в базовую комплектацию).
Почему выбирают граненый молниеотвод 8 метров (МОГК-8)?
Идеальный баланс цены и эффективности: МОГК-8 – это самое бюджетное решение в линейке граненых молниеотводов, при этом сохраняющее все преимущества горячего цинкования и высокой надежности.
Упрощенная логистика: Благодаря высоте 8 метров, конструкция легко транспортируется стандартным грузовым транспортом (часто без необходимости сложной разборки на множество секций), что снижает затраты на доставку.
Минимальные требования к фундаменту: Меньший вес и парусность 8-метровой мачты позволяют использовать более легкие и дешевые типы фундаментов по сравнению с высотными опорами.
Эстетика и компактность: Опора занимает минимум места на участке и гармонично смотрится на территории частных предприятий, не перегружая ландшафт.
Монтаж за 1 день: Отсутствие сварочных работ на объекте и простая сборка на болтовых соединениях позволяют ввести молниеотвод в эксплуатацию в кратчайшие сроки.
Область применения молниезащиты МОГК-8:
Высота 8 метров оптимальна для создания защитной зоны (по ГОСТ 32304-2013) вокруг объектов с высотой застройки до 5-6 метров. Молниеотвод МОГК-8 активно используется для защиты:
Небольших складских помещений, ангаров и модульных зданий;
Малых автозаправочных станций (АЗС) и газовых баллонных площадок;
Комплектных трансформаторных подстанций (КТП) и распределительных пунктов;
Открытых площадок для хранения материалов, парковок и строительных бытовок;
Частных производственных цехов, мастерских и фермерских хозяйств;
Малых архитектурных форм и объектов инфраструктуры.
Стандартная комплектация поставки:
Мы поставляем молниеотвод МОГК-8 «под ключ» для самостоятельного или шеф-монтажного развертывания:
Закладная деталь фундамента (ЗД) с комплектом анкерных болтов.
Секции граненой конической опоры (оптимизированные для удобной погрузки).
Стержневой молниеприемник с крепежом.
Пакет высокопрочных метизов (болты, гайки, шайбы) для фланцевых соединений.
(Опционально: спуск молниезаземления, контур заземления, паспорт изделия и сертификат соответствия).
Заказать расчет и покупку молниеотвода МОГК-8:
Даже для компактной 8-метровой мачты важен правильный расчет зоны защиты, чтобы гарантированно покрыть весь охраняемый объект. Наши инженеры бесплатно выполнят расчет по методике ГОСТ и помогут выбрать тип фундамента в зависимости от грунта на вашем участке.
​Свяжитесь с нами прямо сейчас! Мы подготовим для вас индивидуальное коммерческое предложение, рассчитаем стоимость доставки молниеотвода МОГК-8 в ваш регион и обеспечим техническую поддержку на всех этапах поставки.

Молниеотвод МОГК-9

Молниеотвод граненый конический МОГК-9
17800р.
Описание
Описание и характеристики:
М олниеотвод МОГК-9 металлический характеристики конструкции:
Маркировка - МОГК-9;
Конструкция - Многогранные;
Тип - Граненый конический;
Высота, м - 9;
Тип молниеприёмника - Стержневой;
На базе опоры, высота ствола, м - ОГК-7
Способ установки - Фланцевый;
Количество отверстий на фланце - 4;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 300х300;
Межцентровое расстояние отверстий, мм - 200;
Вес, кг - 94;
Фланец - квадратный;
Минимальный заказ, шт – 1.
Молниеотвод МОГК-9: Граненая мачта молниезащиты высотой 9 метров
Краткое описание:
Молниеотвод МОГК-9 (Молниеотвод на базе Опоры Граненой Конической) – это оптимальное, экономически выгодное решение для защиты объектов высотой до 6–7 метров. Отдельно стоящая 9-метровая мачта обеспечивает надежный перехват атмосферных разрядов, гарантируя безопасность персонала и сохранность имущества. Конструкция изготовлена из высокопрочной стали с защитой методом горячего цинкования и полностью соответствует требованиям ГОСТ 32304-2013.
H2: Технические характеристики молниеотвода МОГК-9
Номинальная высота: 9 метров.
Тип конструкции: Отдельно стоящая граненая коническая опора (мачта).
Материал: Конструкционная сталь повышенной прочности.
Антикоррозийная защита: Горячее цинкование по ГОСТ 9.307-89 (средняя толщина покрытия 85–100 мкм).
Тип соединения: Фланцевый (болтовой), обеспечивающий высокую жесткость и устойчивость к кручению.
Расчетный срок эксплуатации: Более 25 лет.
Гарантия на отсутствие сквозной коррозии: 15 лет.
Молниеприемное устройство: Стержневой молниеприемник (входит в базовую комплектацию, высота стержня подбирается под проект).
H2: Ключевые преимущества модели 9 метров
Идеальная логистика: Длина секций молниеотвода МОГК-9 позволяет транспортировать его на стандартном грузовом транспорте (фурах или длинномерах) без оформления разрешений на перевозку негабаритных грузов, что существенно снижает транспортные расходы.
Экономия на фундаменте: Благодаря оптимальному весу и низкой парусности 9-метровой конструкции, требования к объему бетона и армированию фундамента значительно ниже, чем у высотных мачт (15–30 м).
Монтаж за 1 рабочий день: Сборка осуществляется «сухим» методом на болтовых соединениях. Для установки не требуются сварочные работы, что ускоряет ввод объекта в эксплуатацию и снижает затраты на монтажную бригаду.
Высокая ветроустойчивость: Граненое коническое сечение обладает превосходной аэродинамикой, равномерно распределяя ветровые и гололедные нагрузки по всей высоте ствола.
Эстетичность: Аккуратный геометрический профиль и отсутствие видимых сварных швов позволяют гармонично вписать молниеотвод в архитектуру как промышленных, так и гражданских объектов.
Область применения молниезащиты МОГК-9:
Высота 9 метров является «золотой серединой» для создания надежной зоны защиты (типа А или Б по ГОСТ) вокруг сооружений с высотой конька кровли до 6–7 метров. МОГК-9 широко применяется для защиты:
Одно- и двухэтажных складских комплексов, ангаров и логистических терминалов;
Комплектных трансформаторных подстанций (КТП) и распределительных пунктов (РП);
Малых и средних автозаправочных станций (АЗС), газгольдеров;
Открытых площадок хранения горюче-смазочных материалов (ГСМ) и стройматериалов;
Производственных цехов, мастерских и сельскохозяйственных объектов;
Спортивных площадок, парковок и малых архитектурных форм.
Комплектация поставки «под ключ»:
Мы поставляем молниеотвод МОГК-9 в виде готового комплекта для быстрого развертывания на объекте:
Закладная деталь фундамента (ЗД) с анкерным комплектом.
Секции граненой конической опоры (оптимизированные для удобной погрузки).
Стержневой молниеприемник с узлом крепления к вершине мачты.
Полный комплект высокопрочных метизов (болты, гайки, шайбы) для фланцевых соединений.
(По дополнительному запросу: спуск молниезаземления, элементы контура заземления, паспорт качества и сертификат соответствия).
Бесплатный расчет и заказ молниеотвода МОГК-9:
Даже для компактной мачты критически важно правильно определить зону защиты, чтобы исключить «слепые» зоны на вашем объекте. Наши инженеры выполнят бесплатный расчет зоны молниезащиты по актуальной методике ГОСТ 32304-2013 и подберут тип фундамента с учетом геологии вашего участка.
Свяжитесь с нами сегодня! Получите индивидуальное коммерческое предложение, актуальный прайс-лист и расчет стоимости доставки молниеотвода МОГК-9 в ваш регион. Мы обеспечим техническое сопровождение от этапа проектирования до сдачи объекта в эксплуатацию.

Молниеотвод МОГК-10

Молниеотвод граненый конический МОГК-10
23700р.
Описание
Описание и характеристики:
М олниеотвод МОГК-10 металлический характеристики конструкции:
Маркировка - МОГК-10;
Конструкция - Многогранные;
Тип - Граненый конический;
Высота, м - 10;
Тип молниеприёмника - Стержневой;
На базе опоры, высота ствола, м - ОГК-8
Способ установки - Фланцевый;
Количество отверстий на фланце - 4;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 300х300;
Межцентровое расстояние отверстий, мм - 200;
Вес, кг - 104;
Фланец - квадратный;
Минимальный заказ, шт – 1.
Молниеотвод МОГК-10: Универсальная граненая мачта молниезащиты высотой 10 метров
Краткое описание:
Молниеотвод МОГК-10 (Молниеотвод на базе Опоры Граненой Конической) – это надежное и универсальное решение для защиты объектов высотой до 7–8 метров от прямых ударов молнии. Отдельно стоящая 10-метровая мачта гарантирует формирование стабильной зоны защиты, безопасность персонала и сохранность оборудования. Конструкция изготовлена из высокопрочной стали с антикоррозийным покрытием методом горячего цинкования и полностью соответствует требованиям ГОСТ 32304-2013 и СП 257.1325800.2016.
Технические характеристики молниеотвода МОГК-10.
Номинальная высота: 10 метров.
Тип конструкции: Отдельно стоящая граненая коническая опора (мачта).
Материал: Конструкционная сталь (марка Ст3пс или 09Г2С по ГОСТ 27772).
Антикоррозийная защита: Горячее цинкование по ГОСТ 9.307-89 (средняя толщина цинкового покрытия 85–100 мкм).
Тип соединения секций: Фланцевый (болтовой), обеспечивающий высокую пространственную жесткость и простоту сборки.
Расчетный срок службы: Более 25–30 лет.
Гарантия на отсутствие сквозной коррозии: 15 лет.
Молниеприемное устройство: Стержневой молниеприемник (входит в комплект, высота стержня согласовывается с проектом).
Ключевые преимущества модели 10 метров.
Универсальность применения: Высота 10 метров идеально перекрывает зоны защиты для большинства одно- и двухэтажных промышленных зданий, складов и подстанций, делая эту модель самой востребованной на рынке.
Оптимальная логистика: Конструкция МОГК-10 легко транспортируется стандартным автомобильным транспортом (длинномером или еврофурой). В большинстве случаев не требуется оформление разрешений на перевозку негабаритных грузов, что существенно снижает стоимость доставки.
Экономия на монтаже и фундаменте: Умеренный вес и низкая парусность 10-метровой мачты позволяют использовать облегченные типы фундаментов. Сборка осуществляется «сухим» методом за 1 рабочий день без применения сварки.
Нулевые эксплуатационные расходы: Благодаря горячему цинкованию опора не требует ежегодной покраски или антикоррозийной обработки на протяжении всего срока службы.
Эстетичный внешний вид: Граненый профиль и отсутствие наружных сварных швов придают конструкции строгий, современный вид, что важно для объектов с высокими требованиями к благоустройству территории.
Область применения молниезащиты МОГК-10.
Молниеотвод МОГК-10 обеспечивает надежную защиту (I, II или III категории по ГОСТ) для широкого спектра объектов:
Складских комплексов, логистических терминалов и производственных ангаров;
Комплектных трансформаторных подстанций (КТП) и распределительных устройств (РУ);
Автозаправочных станций (АЗС), пунктов хранения ГСМ и газовых хозяйств;
Сельскохозяйственных объектов: зернохранилищ, ферм, овощехранилищ;
Открытых площадок для хранения материалов, автостоянок и строительных бытовых городков;
Спортивных сооружений и объектов городской инфраструктуры.
Стандартная комплектация поставки.
Мы поставляем молниеотвод МОГК-10 в виде готового монтажного комплекта:
Закладная деталь фундамента (ЗД) с анкерным комплектом для надежной фиксации.
Секции граненой конической опоры (оптимизированные для удобной погрузки и транспортировки).
Стержневой молниеприемник с узлом крепления к вершине мачты.
Полный комплект высокопрочных метизов (болты, гайки, шайбы) для фланцевых соединений.
Технический паспорт изделия и сертификат соответствия.
(Опционально: спуск молниезаземления, элементы искусственного контура заземления, траверса для нескольких молниеприемников).
H2: Бесплатный расчет и заказ молниеотвода МОГК-10
Даже для универсальной 10-метровой мачты критически важно правильно рассчитать зону защиты, чтобы исключить «слепые» зоны и гарантировать соответствие нормам Ростехнадзора. Наши инженеры выполнят бесплатный расчет зоны молниезащиты по актуальной методике ГОСТ 32304-2013 и подберут тип фундамента с учетом геологии вашего участка.
Свяжитесь с нами сегодня! Получите индивидуальное коммерческое предложение, актуальный прайс-лист и расчет стоимости доставки молниеотвода МОГК-10 в ваш регион. Мы обеспечим полное техническое сопровождение: от этапа проектирования до успешной сдачи объекта в эксплуатацию.

Молниеотвод МОГК-12

Молниеотвод граненый конический МОГК-12
25800р.
Описание
Описание и характеристики:
М олниеотвод МОГК-12 металлический характеристики конструкции:
Маркировка - МОГК-12;
Конструкция - Многогранные;
Тип - Граненый конический;
Высота, м - 12;
Тип молниеприёмника - Стержневой;
На базе опоры, высота ствола, м - ОГК-10
Способ установки - Фланцевый;
Количество отверстий на фланце - 4;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 300х300;
Межцентровое расстояние отверстий, мм - 200;
Вес, кг - 124;
Фланец - квадратный;
Минимальный заказ, шт – 1.
Молниеотвод МОГК-12: Граненая мачта молниезащиты 12 метров с расчетом зоны защиты.
Краткое описание:
Молниеотвод МОГК-12 (Молниеотвод на базе Опоры Граненой Конической) – это проверенное инженерное решение для обеспечения грозобезопасности объектов средней этажности. Отдельно стоящая 12-метровая мачта гарантирует формирование надежной зоны защиты (тип А или Б), полностью соответствует требованиям ГОСТ 32304-2013 и СП 257.1325800.2016, и позволяет без проблем пройти проверки Ростехнадзора.
H2: Технические параметры молниеотвода МОГК-12
Рабочая высота: 12 метров (от поверхности земли до оголовка молниеприемника).
Конструктив: Многогранная (граненая) коническая опора, состоящая из 1–2 секций.
Материал: Высокопрочная конструкционная сталь (марки Ст3пс или 09Г2С для северных регионов).
Антикоррозийная защита: Горячее цинкование по ГОСТ 9.307-89 (толщина слоя 80–100 мкм). Гарантирует защиту от ржавчины в агрессивных промышленных и приморских средах.
Тип стыковки: Внутреннее или наружное фланцевое соединение на высокопрочных болтах (класс прочности 8.8).
Срок безаварийной эксплуатации: Более 30 лет.
Гарантия производителя: 15 лет на отсутствие сквозной коррозии.
Почему главные инженеры выбирают граненый молниеотвод 12 метров.
Гарантия прохождения экспертиз: Мы предоставляем полный пакет документов (паспорт, сертификаты на сталь и цинк, чертежи), что упрощает согласование проекта молниезащиты с заказчиком и надзорными органами.
Превосходная аэродинамика: Граненый конический профиль имеет меньшую парусность по сравнению с трубчатыми или решетчатыми мачтами. Это снижает ветровую нагрузку на фундамент и саму конструкцию, повышая ее устойчивость при ураганах и гололеде.
Оптимизация логистических затрат: 12-метровая конструкция легко помещается в стандартный 13-метровый еврофура. Отсутствие негабарита исключает необходимость получения специальных разрешений на перевозку, что снижает стоимость доставки на 20–30%.
Экономия на строительно-монтажных работах (СМР): Сборка выполняется «сухим» методом (только ключ и кран). Отсутствие сварочных работ на высоте ускоряет монтаж до 1 рабочего дня и не требует привлечения высокооплачиваемых сварщиков с допусками НАКС.
Для каких объектов оптимальна высота 12 метров?
Молниеотвод МОГК-12 идеально подходит для защиты сооружений с высотой конька кровли до 8–9 метров, создавая надежный конус защиты вокруг них. Основные сферы применения:
Складские комплексы класса B и C, логистические хабы и производственные ангары.
Комплектные трансформаторные подстанции (КТП, БКТП) и открытые распределительные устройства (ОРУ).
Малые и средние автозаправочные станции (АЗС), склады ГСМ и баллонные площадки.
Открытые площадки хранения стройматериалов, пиломатериалов или сельскохозяйственной техники.
Спортивные манежи, крытые рынки и объекты коммунальной инфраструктуры.
Что входит в заводскую комплектацию МОГК-12?
Мы поставляем готовый монтажный комплект, исключающий необходимость докупать метизы на стороне:
Закладная деталь фундамента (ЗД) с анкерным комплектом (шпильки, гайки, шайбы) для жесткой фиксации в бетоне.
Секции граненой опоры (оцинкованные, готовые к монтажу).
Стержневой молниеприемник (длина 1–2 м, оцинкованный или из нержавеющей стали) с фланцевым узлом крепления к вершине мачты.
Пакет крепежных элементов (болты, гайки, шайбы с антикоррозийным покрытием).
Техническая документация: паспорт изделия, руководство по монтажу, сертификаты соответствия.
(По запросу комплектуем спуском молниезаземления, клеммами для подключения к контуру заземления и траверсами для установки нескольких стержней).
H2: Бесплатный инженерный расчет и подбор
Покупка молниеотвода без расчета зоны защиты – это риск. Наша компания предоставляет бесплатную услугу по расчету зоны молниезащиты в соответствии с ГОСТ 32304-2013.
Просто отправьте нам габариты вашего здания или ситуационный план. Наши инженеры:
Определят необходимую категорию молниезащиты (I, II или III).
Подтвердят, что высоты 12 метров достаточно для полного перекрытия объекта.
Подготовят схему расстановки молниеотводов (если требуется более одного).
Рассчитают точную смету с учетом доставки в ваш регион.
Закажите расчет прямо сейчас! Позвоните нам или оставьте заявку на сайте. Мы подберем оптимальную конфигурацию МОГК-12, обеспечим наличие на складе и организуем быструю отгрузку.

Молниеотвод МОГК-14

Молниеотвод граненый конический МОГК-14
31100р.
Описание
Описание и характеристики:
М олниеотвод МОГК-14 металлический характеристики конструкции:
Маркировка - МОГК-14;
Конструкция - Многогранные;
Тип - Граненый конический;
Высота, м - 14;
Тип молниеприёмника - Стержневой;
На базе опоры, высота ствола, м - ОГК-10
Способ установки - Фланцевый;
Количество отверстий на фланце - 4;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 300х300;
Межцентровое расстояние отверстий, мм - 200;
Вес, кг - 134;
Фланец - квадратный;
Минимальный заказ, шт – 1.
Молниеотвод МОГК-14: Граненая мачта молниезащиты 14 метров для промышленных объектов.
Краткое описание:
Молниеотвод МОГК-14 (Молниеотвод на базе Опоры Граненой Конической) – это мощная отдельно стоящая конструкция высотой 14 метров, разработанная для защиты крупных промышленных предприятий, протяженных технологических площадок и сооружений средней этажности. Изделие обеспечивает формирование надежной зоны защиты по ГОСТ 32304-2013, выдерживает экстремальные ветровые нагрузки и поставляется с полным комплектом документации для сдачи объекта Ростехнадзору.
Технические параметры молниеотвода МОГК-14.
Общая высота ствола: 14 метров.
Конструктивное исполнение: Граненая коническая опора (многогранник), состоящая из двух секций для удобства транспортировки.
Материал изготовления: Высокопрочная конструкционная сталь (09Г2С), устойчивая к низким температурам и динамическим нагрузкам.
Антикоррозийное покрытие: Горячее цинкование (ГОСТ 9.307-89). Толщина слоя от 80 до 100 мкм обеспечивает барьерную и катодную защиту металла.
Тип стыковки секций: Фланцевое соединение (наружное или внутреннее) на болтах высокой прочности, исключающее люфт и деформации.
Нормативный срок службы: 30+ лет.
Гарантия на целостность цинкового покрытия: 15 лет.
Специфика эксплуатации 14-метровых граненых мачт.
Молниеотвод МОГК-14 обладает рядом инженерных преимуществ, критически важных для промышленных заказчиков:
Защита высоких и протяженных объектов: Высота 14 метров позволяет надежно перекрывать здания с высотой конька до 10–11 метров, а также защищать протяженные резервуарные парки и открытые распределительные устройства (ОРУ) с использованием тросовых или многоопорных систем.
Повышенная ветроустойчивость: За счет увеличенной толщины стали в нижней части ствола и аэродинамической граненой формы, мачта минимизирует эффект раскачивания (вихревое возбуждение) при штормовых ветрах и ураганах.
Оптимизация логистики: Поскольку 14-метровая конструкция превышает длину стандартного кузова, опора изготавливается секционной (обычно по 7-8 метров). Секции вкладываются одна в другую, что позволяет перевозить мачту на обычной еврофуре без оформления разрешений на негабарит.
Усиленный узел фундамента: В комплекте поставляется массивная закладная деталь (ЗД), рассчитанная на высокие изгибающие моменты в основании мачты.
H2: Область применения молниезащиты МОГК-14
Данная модель является «рабочей лошадкой» для объектов с повышенными требованиями к безопасности и обширной территорией:
Крупные складские и логистические комплексы (высотные стеллажные склады);
Нефтебазы, резервуарные парки, узлы слива-налива нефтепродуктов;
Открытые распределительные устройства (ОРУ) подстанций 35-110 кВ;
Промышленные цеха, котельные и котлы-утилизаторы высотой до 10 метров;
Объекты энергетики: градирни, дымовые трубы (в качестве резервной зоны защиты);
Спортивные комплексы, стадионы и крытые рынки.
H2: Комплектация и особенности монтажа.
Мы отавляем МОГК-14 в виде готового строительного  (ЗКМ):
Несущий ствол: Две оцинкованные секции граненой опоры.
Закладная деталь фундамента (ЗД): Сварная конструкция из анкерных шпилек и опорного листа, бетонируемая в основание.
Молниеприемник: Стержень из оцинкованной или нержавеющей стали (длина 1,5–3 м) с переходным фланцем.
Крепежный пакет: Высокопрочные болты, гайки и шайбы с цинковым покрытием для сборки фланцев.
Документация: Паспорт изделия, чертежи фундамента, сертификаты на металл и цинковое покрытие.
Монтаж выполняется с помощью автокрана грузоподъемностью от 5-7 тонн. Благодаря точной заводской геометрии фланцев, сборка занимает минимум времени и не требует сварочных работ.
Проектирование и заказ молниеотвода МОГК-14.
Для 14-метровой мачты критически важен точный расчет ветровой нагрузки и несущей способности грунтов. Ошибка в проектировании фундамента может привести к крену мачты.
Наши инженеры бесплатно выполнят комплексный расчет:
Зоны защиты по ГОСТ 32304-2013 (подтверждение, что 14 метров достаточно для вашего объекта).
Ветровых и гололедных нагрузок для вашего региона.
Оптимальной конфигурации закладной детали фундамента.
Запросите коммерческое предложение! Оставьте заявку на сайте или позвоните нам. Мы оперативно рассчитаем стоимость МОГК-14 с учетом доставки до вашего объекта и предоставим всю необходимую техническую документацию для прохождения экспертизы.

Молниеотвод МОГК-15

Молниеотвод граненый конический МОГК-15
34100р.
Описание
Описание и характеристики:
М олниеотвод МОГК-15 металлический характеристики конструкции:
Маркировка - МОГК-15;
Конструкция - Многогранные;
Тип - Граненый конический;
Высота, м - 15;
Тип молниеприёмника - Стержневой;
На базе опоры, высота ствола, м - ОГК-10
Способ установки - Фланцевый;
Количество отверстий на фланце - 4;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 300х300;
Межцентровое расстояние отверстий, мм - 200;
Вес, кг - 144;
Фланец - квадратный;
Минимальный заказ, шт – 1.
Молниеотвод МОГК-15: Промышленная граненая мачта молниезащиты 15 метров для особо опасных объектов
Краткое описание:
Молниеотвод МОГК-15 (Молниеотвод на базе Опоры Граненой Конической) – это усиленная высотная конструкция высотой 15 метров, разработанная для защиты крупных промышленных предприятий, нефтебаз, химических производств и протяженных технологических площадок от прямых ударов молнии. Мачта обеспечивает формирование зоны защиты типа А по ГОСТ 32304-2013, выдерживает сейсмические нагрузки до 9 баллов и экстремальные ветровые воздействия (до VII ветрового района).
Технические параметры молниеотвода МОГК-15.
Общая высота ствола: 15 метров (от отметки фундамента до оголовка).
Конструктивное исполнение: Двухсекционная граненая коническая опора (секции по 7–8 метров), вложенные одна в другую для транспортировки.
Материал изготовления: Низколегированная сталь 09Г2С (исполнение ХЛ1 для северных регионов до -60°С), обеспечивающая высокую ударную вязкость и хладостойкость.
Антикоррозийное покрытие: Горячее цинкование по ГОСТ 9.307-89. Толщина цинкового слоя 100–120 мкм (увеличена по сравнению со стандартными мачтами для работы в агрессивных средах).
Тип стыковки секций: Внутреннее фланцевое соединение на высокопрочных болтах класса 8.8 и 10.9, обеспечивающее монолитность ствола.
Сейсмостойкость: До 9 баллов по шкале MSK-64.
Нормативный срок службы: 30–35 лет.
Гарантия на целостность цинкового покрытия: 15 лет.
H2: Инженерные преимущества 15-метровой граненой мачты
Молниеотвод МОГК-15 обладает рядом критически важных характеристик для промышленных заказчиков:
Защита объектов высотой до 11–12 метров: Высота 15 метров позволяет надежно перекрывать крупные резервуары (РВС), градирни, эстакады и многоэтажные производственные корпуса, создавая зону защиты с радиусом до 20–25 метров у основания.
Работа в экстремальных климатических условиях: Благодаря использованию стали 09Г2С и увеличенной толщине цинкового покрытия, мачта эксплуатируется в районах Крайнего Севера, приморских зонах с высокой коррозионной активностью и регионах с ураганными ветрами.
Сейсмостойкая конструкция: Усиленное основание и расчет на сейсмику до 9 баллов позволяют устанавливать МОГК-15 в сейсмоопасных регионах (Кавказ, Алтай, Сахалин, Курилы).
Многофункциональность использования: На мачту может быть дополнительно установлено освещение территории, камеры видеонаблюдения, антенны связи или датчики метеомониторинга (по согласованию с проектом).
Оптимизированная логистика: Двухсекционная конструкция (секции по 7–8 метров) перевозится на стандартной еврофуре без оформления разрешений на негабарит, что снижает транспортные расходы на 30–40% по сравнению с цельносварными мачтами.
Область применения молниезащиты МОГК-15.
Данная модель является стандартом для защиты объектов I и II категории молниезащиты с повышенными требованиями к безопасности:
Нефтебазы, резервуарные парки (РВС, РГС), узлы слива-налива нефтепродуктов;
Химические производства, склады взрывчатых и легковоспламеняющихся материалов;
Открытые распределительные устройства (ОРУ) подстанций 110–220 кВ;
Крупные логистические терминалы, высотные стеллажные склады (высотой до 12 метров);
Промышленные котельные, ТЭЦ, дымовые трубы и градирни;
Судостроительные верфи, портовые терминалы, крановые эстакады;
Аэродромы, вертолетные площадки, радиолокационные станции.
Комплектация и особенности монтажа.
Мы поставляем МОГК-15 в виде готового строительного комплекта (ЗКМ), включающего все необходимое для монтажа:
Несущий ствол: Две оцинкованные секции граненой опоры с внутренними фланцами.
Закладная деталь фундамента (ЗД): Усиленная сварная конструкция из анкерных шпилек диаметром 42–48 мм и опорного листа толщиной 20–25 мм, рассчитанная на высокие изгибающие моменты.
Молниеприемник: Стержень из нержавеющей стали AISI 304/316 или оцинкованной стали (длина 2–3 м) с переходным фланцем и узлом заземления.
Крепежный пакет: Высокопрочные болты, гайки и шайбы с цинковым покрытием (класс прочности 8.8/10.9).
Документация: Паспорт изделия, чертежи фундамента, расчет ветровой нагрузки, сертификаты на металл и цинковое покрытие, протоколы испытаний.
Монтаж выполняется с помощью автокрана грузоподъемностью от 10–14 тонн. Благодаря точной заводской геометрии фланцев и секционной конструкции, сборка занимает 1–2 рабочих дня и не требует сварочных работ на объекте.
Проектирование и заказ молниеотвода МОГК-15.
Для 15-метровой мачты критически важен комплексный инженерный расчет, учитывающий все нагрузки и условия эксплуатации. Ошибка в проектировании может привести к крену мачты, разрушению фундамента или недостаточной зоне защиты.
Наши инженеры бесплатно выполнят полный комплекс расчетов:
Зоны защиты по ГОСТ 32304-2013 (подтверждение соответствия категории молниезащиты объекта).
Ветровых и гололедных нагрузок с учетом вашего региона (до VII ветрового района).
Сейсмических воздействий (до 9 баллов).
Несущей способности грунтов и оптимальной конфигурации фундамента.
Подбора оптимальной толщины стали и диаметра основания для минимизации металлоемкости без потери надежности.
Запросите коммерческое предложение с расчетом! Оставьте заявку на сайте или позвоните нам. Мы оперативно подготовим индивидуальное предложение для МОГК-15 с учетом всех технических требований вашего объекта, обеспечим наличие на складе и организуем доставку в любой регион РФ и СНГ.

Молниеотвод МОТ-14

Молниеотвод трубный (трубчатый) МОТ-14
48200р.
Описание
Описание и характеристики:
М олниеотвод МОТ-14 металлический характеристики конструкции:
Маркировка - МОТ-14;
Конструкция - Трубчатый;
Тип - Трубный;
Высота, м - 14;
Тип молниеприёмника - Стержневой;
На базе опоры, высота ствола, м - ОТ-1-10
Способ установки - Фланцевый;
Количество отверстий на фланце - 4;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 300х300;
Межцентровое расстояние отверстий, мм - 200;
Вес, кг - 157;
Фланец - квадратный;
Минимальный заказ, шт – 1.
Молниеотвод МОТ-14: Трубчатая отдельно стоящая мачта молниезащиты высотой 14 метров.
Краткое описание:
Молниеотвод МОТ-14 (Молниеотвод Опоры Трубчатой) – это классическое, проверенное временем решение для защиты промышленных и гражданских объектов от прямых ударов молнии. Отдельно стоящая трубчатая мачта высотой 14 метров обеспечивает формирование надежной зоны защиты (тип А или Б по ГОСТ 32304-2013), обладает высокой крутильной жесткостью и поставляется с полным пакетом документов для беспрепятственного согласования с Ростехнадзором.
Технические характеристики молниеотвода МОТ-14.
Номинальная высота: 14 метров (от уровня земли до оголовка молниеприемника).
Тип конструкции: Отдельно стоящая трубчатая опора (одно- или двухсекционная).
Материал ствола: Стальные трубы большого диаметра (марки стали Ст20 или 09Г2С для северных исполнений), обеспечивающие высокую прочность на изгиб.
Антикоррозийная защита: Горячее цинкование по ГОСТ 9.307-89 (средняя толщина покрытия 85–100 мкм). Полностью исключает необходимость покраски в течение всего срока службы.
Тип соединения секций: Телескопическое (с внутренней втулкой) или фланцевое на высокопрочных болтах, гарантирующее монолитность и отсутствие люфта.
Расчетный срок эксплуатации: 30 лет и более.
Гарантия на отсутствие сквозной коррозии: 15 лет.
Молниеприемное устройство: Стержневой молниеприемник (оцинкованная сталь или нержавейка AISI 304/316).
H2: Преимущества трубчатых молниеотводов (МОТ) перед аналогами
Максимальная крутильная жесткость: Круглое трубчатое сечение идеально сопротивляется крутящим моментам и вибрациям, что делает МОТ-14 исключительно устойчивым к штормовым ветрам и вихревым возбуждениям.
Проверенная надежность: Трубчатые мачты являются классическим стандартом в энергетике и промышленном строительстве, их расчетные модели идеально изучены и одобряются любой экспертизой.
Универсальность дооснащения: Гладкая цилиндрическая форма и высокая несущая способность позволяют легко монтировать на мачту дополнительное оборудование: прожекторы освещения, камеры видеонаблюдения, антенны связи или метеодатчики (при согласовании в проекте).
Выгодная стоимость: Для высоты 14 метров трубчатая конструкция часто оказывается более экономичным решением по сравнению с гранеными или решетчатыми аналогами, не уступая им в надежности.
Простота монтажа: Двухсекционное телескопическое или фланцевое исполнение позволяет доставлять мачту стандартным транспортом и собирать ее на объекте за 1 рабочий день с помощью автокрана.
H2: Область применения молниезащиты МОТ-14
Высота 14 метров оптимальна для защиты объектов с высотой застройки до 10–11 метров, а также для создания защитных зон вокруг открытого оборудования. МОТ-14 широко применяется на:
Комплектных трансформаторных подстанциях (КТП, БКТП) и открытых распределительных устройствах (ОРУ) 35–110 кВ;
Складских комплексах, логистических ангарах и производственных цехах;
Нефтебазах, резервуарных парках (РВС, РГС) и площадках хранения ГСМ;
Открытых технологических площадках, эстакадах и насосных станциях;
Сельскохозяйственных объектах: зернохранилищах, фермах, овощесушильных комплексах;
Спортивных сооружениях, автостоянках и объектах транспортной инфраструктуры.
Стандартная комплектация поставки.
Мы поставляем молниеотвод МОТ-14 в виде готового строительного комплекта (ЗКМ), исключающего необходимость поиска недостающих элементов на стороне:
Закладная деталь фундамента (ЗД) или анкерная корзина с комплектом шпилек и гаек для надежной фиксации в бетоне.
Трубчатый ствол мачты (одна или две секции, горячеоцинкованные).
Стержневой молниеприемник с переходным узлом крепления к вершине трубы.
Пакет крепежных метизов (высокопрочные болты, гайки, шайбы с цинковым покрытием).
Техническая документация: паспорт изделия, чертежи фундамента, сертификаты качества на металл и цинковое покрытие.
(Опционально: спуск молниезаземления, зажимы для подключения к контуру заземления, площадки обслуживания).
H2: Бесплатный инженерный расчет и подбор МОТ-14
Грамотный подбор молниеотвода начинается с расчета зоны защиты. Наши инженеры выполнят бесплатный расчет по методике ГОСТ 32304-2013, чтобы гарантировать, что 14-метровой мачты достаточно для полного перекрытия вашего объекта.
Что мы сделаем для вас:
Определим категорию молниезащиты вашего здания (I, II или III).
Рассчитаем ветровую и гололедную нагрузку для вашего региона.
Подготовим схему расстановки молниеотводов и чертеж фундамента.
Сформируем прозрачную смету с учетом доставки до вашего региона.
Запросите расчет и коммерческое предложение! Оставьте заявку на сайте или позвоните нам. Мы подберем оптимальную конфигурацию молниеотвода МОТ-14, подтвердим наличие на складе и организуем оперативную отгрузку.

Молниеотвод МОТ-18

Молниеотвод трубный (трубчатый) МОТ-18
75300р.
Описание
Описание и характеристики:
М олниеотвод МОТ-18 металлический характеристики конструкции:
Маркировка - МОТ-18;
Конструкция - Трубчатый;
Тип - Трубный;
Высота, м - 18;
Тип молниеприёмника - Стержневой;
На базе опоры, высота ствола, м - ОТ-1-12
Способ установки - Фланцевый;
Количество отверстий на фланце - 4;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 400х400;
Межцентровое расстояние отверстий, мм - 300;
Вес, кг - 233;
Фланец - квадратный;
Минимальный заказ, шт – 1.
Молниеотвод МОТ-18: Усиленная трубчатая мачта молниезащиты высотой 18 метров
Краткое описание:
Молниеотвод МОТ-18 (Молниеотвод Опоры Трубчатой) – это высотная отдельно стоящая конструкция, разработанная для защиты крупных промышленных объектов, складских комплексов и открытых технологических площадок от прямых ударов молнии. Трубчатая мачта высотой 18 метров обеспечивает формирование расширенной зоны защиты (тип А или Б по ГОСТ 32304-2013), обладает выдающейся крутильной жесткостью и поставляется с полным пакетом документов для беспрепятственного согласования с экспертизой и Ростехнадзором.
Технические характеристики молниеотвода МОТ-18.
Номинальная высота: 18 метров (от нулевой отметки фундамента до оголовка).
Тип конструкции: Отдельно стоящая трубчатая опора, состоящая из 2–3 секций (для удобства транспортировки).
Материал ствола: Стальные трубы большого диаметра из стали марки 09Г2С (северное исполнение ХЛ1 до -60°С) или Ст20, обеспечивающие максимальную прочность на изгиб.
Антикоррозийная защита: Горячее цинкование по ГОСТ 9.307-89. Толщина цинкового слоя 90–110 мкм гарантирует защиту от коррозии в агрессивных промышленных и приморских средах.
Тип соединения секций: Фланцевое (на высокопрочных болтах класса 8.8/10.9) или телескопическое (с внутренней усиливающей втулкой), исключающее люфт и резонансные колебания.
Расчетный срок службы: 30–35 лет.
Гарантия на отсутствие сквозной коррозии: 15 лет.
Молниеприемник: Стержневой (оцинкованная сталь или нержавеющая сталь AISI 304/316).
Почему для высоты 18 метров выбирают трубчатую конструкцию (МОТ).
Идеальная аэродинамика и крутильная жесткость: Круглое сечение трубы лучше всего сопротивляется крутящим моментам и вихревому возбуждению при сильных порывах ветра. Это критически важно для высотных мачт, обеспечивая их устойчивость даже в VII ветровом районе.
Универсальная платформа для оборудования: Гладкая цилиндрическая поверхность и высокая несущая способность позволяют легко и надежно монтировать на мачту прожекторы освещения, камеры видеонаблюдения, антенны сотовой связи или метеодатчики (требуется указание в проекте).
Оптимизированная логистика без негабарита: Несмотря на высоту 18 метров, мачта поставляется в разобранном виде (секции по 6–9 метров). Это позволяет перевозить конструкцию на стандартной еврофуре (13,6 м) без оформления дорогостоящих разрешений на негабаритный груз.
Экономическая эффективность: При высоте 18 метров трубчатая мачта часто оказывается более выгодным решением по сравнению с решетчатыми или гранеными аналогами, требуя при этом минимального эксплуатационного обслуживания (отсутствие необходимости в покраске).
H2: Область применения молниезащиты МОТ-18
Высота 18 метров позволяет надежно защищать сооружения с высотой конька кровли до 14–15 метров, а также создавать защитные зоны вокруг протяженного открытого оборудования:
Крупные логистические хабы, высотные стеллажные склады и производственные ангары;
Нефтебазы, резервуарные парки (РВС, РГС), эстакады слива-налива;
Открытые распределительные устройства (ОРУ) подстанций 110–220 кВ и комплектные трансформаторные подстанции (КТП);
Сельскохозяйственные элеваторы, зернохранилища и овощесушильные комплексы;
Спортивные стадионы, крытые рынки, крупные автостоянки и транспортные развязки;
Портовые терминалы и объекты с повышенной коррозионной активностью среды.
H2: Комплектация поставки (Заводской комплект монтажа)
Мы поставляем молниеотвод МОТ-18 в виде готового строительного комплекта, полностью исключающего необходимость докупки метизов на стороне:
Секции трубчатого ствола (горячеоцинкованные, с подготовленными фланцами или телескопическими узлами).
Закладная деталь фундамента (ЗД) или анкерная корзина с комплектом шпилек, гаек и шайб для жесткой фиксации в бетоне.
Стержневой молниеприемник с переходным узлом крепления к вершине трубы.
Пакет высокопрочного крепежа (болты, гайки, шайбы с цинковым покрытием).
Техническая документация: паспорт изделия, чертежи фундамента, сертификаты качества на металл и цинковое покрытие, протоколы испытаний.
(По запросу комплектуем спуском молниезаземления, зажимами для подключения к контуру, площадками обслуживания и закладными для монтажа дополнительного оборудования).
Бесплатный инженерный расчет и подбор МОТ-18.
Для 18-метровой мачты критически важен профессиональный расчет, учитывающий реальные нагрузки. Ошибка в проекте может привести к резонансным колебаниям или недостаточной зоне защиты.
Наши инженеры выполнят для вас бесплатный комплексный расчет:
Зоны молниезащиты по ГОСТ 32304-2013 (подтверждение полного перекрытия вашего объекта).
Ветровых и гололедных нагрузок с учетом климатического района строительства.
Несущей способности грунтов и оптимальных габаритов фундамента.
Мест установки закладных элементов для монтажа камер или освещения (при необходимости).
Запросите коммерческое предложение с расчетом! Оставьте заявку на сайте или позвоните нам. Мы оперативно подготовим индивидуальное предложение для молниеотвода МОТ-18, подтвердим сроки производства и организуем доставку в любой регион РФ и СНГ.

Молниеотвод МОТ-20

Молниеотвод трубный (трубчатый) МОТ-20
91700р.
Описание
Описание и характеристики:
М олниеотвод МОТ-20 металлический характеристики конструкции:
Маркировка - МОТ-20;
Конструкция - Трубчатый;
Тип - Трубный, разборный;
Высота, м - 20;
Тип молниеприёмника - Стержневой;
На базе опоры, высота ствола, м - ОС-12
Способ установки - Фланцевый;
Количество отверстий на фланце - 6;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 500;
Межцентровое расстояние отверстий, мм - 300;
Вес, кг - 294;
Фланец - квадратный;
Минимальный заказ, шт – 1.
Молниеотвод МОТ-20: Силовая трубная опора молниезащиты высотой 20 метров.
Краткое описание:
Молниеотвод МОТ-20 (Молниеотвод Опоры Трубчатой) на базе силовой трубной опоры – это высотное, усиленное инженерное сооружение, предназначенное для защиты крупных промышленных объектов, подстанций и высотных сооружений от прямых ударов молнии. Конструкция высотой 20 метров обладает максимальной крутильной и изгибной жесткостью, формирует расширенную зону защиты (тип А или Б по ГОСТ 32304-2013) и способна выдерживать экстремальные ветровые и гололедные нагрузки.
Технические характеристики молниеотвода трубного МОТ-20.
Номинальная высота: 20 метров (от нулевой отметки фундамента до оголовка молниеприемника).
Тип конструкции: Отдельно стоящая силовая трубчатая опора, состоящая из 2–3 секций.
Материал ствола: Стальные трубы с увеличенной толщиной стенки из высокопрочной низколегированной стали марки 09Г2С (исполнение УХЛ1 для эксплуатации при температурах до -60°С).
Антикоррозийная защита: Горячее цинкование по ГОСТ 9.307-89. Средняя толщина цинкового покрытия составляет 90–120 мкм, что обеспечивает барьерную и электрохимическую защиту в агрессивных средах (включая морское побережье и химические производства).
Тип соединения секций: Усиленное фланцевое соединение на высокопрочных болтах (класс прочности 8.8 или 10.9), гарантирующее монолитность ствола и отсутствие резонансных колебаний.
Расчетный срок службы: 35–40 лет.
Гарантия на целостность цинкового покрытия: 15 лет.
Молниеприемное устройство: Стержневой молниеприемник (оцинкованная сталь или нержавеющая сталь AISI 304/316) с надежным фланцевым креплением.
H2: Ключевые преимущества силовой трубной конструкции на высоте 20 метров
Предельная механическая прочность: Использование труб большого диаметра с увеличенной толщиной стенки (силовое исполнение) обеспечивает высочайшую сопротивляемость изгибающим моментам. Мачта устойчива к ураганным ветрам (до VII ветрового района) и сейсмическим воздействиям.
Идеальная аэродинамика: Круглое сечение трубы минимизирует парусность и предотвращает возникновение опасного вихревого резонанса (галопирования), который часто встречается у граненых или решетчатых мачт на высотах свыше 15 метров.
Многофункциональность (2-в-1): Благодаря высокой несущей способности, силовая опора МОТ-20 может одновременно выполнять функцию мачты молниезащиты и опоры для монтажа тяжелого оборудования: прожекторов заливающего света, камер видеонаблюдения, антенн сотовой связи или метеодатчиков (требуется учет дополнительных нагрузок в проекте).
Логистика без ограничений: Несмотря на высоту 20 метров, опора поставляется в разобранном виде (секции по 6,6 м или 10 м). Это позволяет транспортировать груз на стандартной еврофуре (13,6 м) без оформления дорогостоящих разрешений на негабарит.
Нулевые эксплуатационные расходы: Горячее цинкование исключает необходимость регулярной антикоррозийной обработки и покраски на протяжении всего срока эксплуатации.
Область применения молниеотвода МОТ-20.
Высота 20 метров позволяет надежно защищать сооружения с высотой конька кровли до 15–16 метров, а также создавать защитные зоны вокруг крупногабаритного открытого оборудования:
Открытые распределительные устройства (ОРУ) подстанций 110–220 кВ и выше;
Нефтебазы, резервуарные парки (РВС, РГС), эстакады слива-налива и химические производства;
Высотные логистические комплексы, стеллажные склады и производственные цеха;
Сельскохозяйственные элеваторы, силосы и зернохранилища;
Портовые терминалы, крановые эстакады и объекты транспортной инфраструктуры;
Спортивные стадионы, крупные автостоянки и крытые рынки.
Комплектация поставки (Заводской комплект монтажа).
Мы поставляем молниеотвод МОТ-20 в виде готового строительного комплекта (ЗКМ), полностью исключающего необходимость поиска недостающих элементов на строительной площадке:
Секции силового трубчатого ствола (горячеоцинкованные, с приваренными фланцами).
Анкерная корзина или закладная деталь фундамента (ЗД) усиленного типа с комплектом шпилек, гаек и шайб для надежной фиксации в бетоне.
Стержневой молниеприемник с переходным узлом крепления к вершине трубы.
Пакет высокопрочного крепежа (болты, гайки, шайбы с цинковым покрытием).
Полный пакет технической документации: паспорт изделия, чертежи фундамента, сертификаты качества на металл и цинковое покрытие, протоколы входного контроля.
(Опционально: спуск молниезаземления, зажимы для подключения к контуру, монтажные площадки и закладные элементы для крепления дополнительного оборудования).
Бесплатный инженерный расчет и подбор МОТ-20.
Проектирование 20-метровой силовой мачты требует высокой точности. Ошибка в расчете ветровой нагрузки или фундамента недопустима.
Наши инженеры выполнят для вас бесплатный комплексный расчет:
Зоны молниезащиты по ГОСТ 32304-2013 (подтверждение полного перекрытия вашего объекта).
Ветровых и гололедных нагрузок с учетом климатического района строительства.
Несущей способности грунтов и оптимальных габаритов фундамента (объем бетона, арматура).
Дополнительных нагрузок на ствол, если планируется монтаж камер или освещения.
Запросите коммерческое предложение с расчетом! Оставьте заявку на сайте или позвоните нам. Мы оперативно подготовим индивидуальное предложение для молниеотвода МОТ-20, подтвердим сроки производства и организуем доставку в любой регион РФ и СНГ.

Молниеотвод МОТ-25

Молниеотвод трубный (трубчатый) МОТ-25
112200р.
Описание
Описание и характеристики:
М олниеотвод МОТ-25 металлический характеристики конструкции:
Маркировка - МОТ-25;
Конструкция - Трубчатый;
Тип - Трубный, разборный;
Высота, м - 25;
Тип молниеприёмника - Стержневой;
На базе опоры, высота ствола, м - ОС-12;
Способ установки - Фланцевый;
Количество отверстий на фланце - 6;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 500;
Межцентровое расстояние отверстий, мм - 300;
Вес, кг - 463;
Фланец - квадратный;
Минимальный заказ, шт – 1.
Молниеотвод МОТ-25: Высотная трубчатая мачта молниезащиты и освещения 25 метров.
Краткое описание:
Молниеотвод МОТ-25 (Молниеотвод Опоры Трубчатой) – это высотное многофункциональное инженерное сооружение высотой 25 метров, разработанное для комплексной защиты крупных промышленных, энергетических и инфраструктурных объектов от прямых ударов молнии. Трубчатая мачта обеспечивает формирование расширенной зоны защиты (тип А или Б по ГОСТ 32304-2013), способна нести дополнительную нагрузку в виде прожекторного освещения, камер видеонаблюдения и антенн связи, а также выдерживает экстремальные ветровые и гололедные воздействия.
Технические характеристики высотного молниеотвода МОТ-25.
Номинальная высота: 25 метров (от нулевой отметки фундамента до оголовка).
Тип конструкции: Отдельно стоящая высотная трубчатая опора, состоящая из 3–4 секций (для удобства транспортировки и монтажа).
Материал ствола: Стальные трубы большого диаметра с увеличенной толщиной стенки из низколегированной стали 09Г2С (исполнение УХЛ1 для эксплуатации при температурах до -60°С).
Антикоррозийная защита: Горячее цинкование по ГОСТ 9.307-89. Толщина цинкового слоя 100–120 мкм обеспечивает барьерную и электрохимическую защиту в самых агрессивных средах (приморские зоны, химические производства, карьеры).
Тип соединения секций: Усиленное фланцевое соединение на высокопрочных болтах класса прочности 10.9, гарантирующее абсолютную монолитность ствола и отсутствие резонансных колебаний на высоте.
Расчетный срок службы: 40+ лет.
Гарантия на целостность цинкового покрытия: 15 лет.
Молниеприемное устройство: Стержневой молниеприемник из нержавеющей стали AISI 316 (длина 2–4 м) с надежным фланцевым креплением.
Почему для высоты 25 метров выбирают именно трубчатую мачту (МОТ).
Многофункциональность 3-в-1: МОТ-25 — это не просто молниеотвод, а полноценная высотная платформа. Благодаря высокой несущей способности, на мачту могут быть одновременно установлены:
Стержневой молниеприемник;
Прожекторы заливающего света для охраны периметра;
Камеры видеонаблюдения с поворотными механизмами;
Антенны сотовой связи, радиочастотное оборудование или метеодатчики.
Это позволяет сэкономить до 40% бюджета, объединив несколько инфраструктурных задач в одной мачте.
Исключение вихревого резонанса: На высотах свыше 20 метров граненые и решетчатые конструкции подвержены опасному галопированию (вихревому возбуждению). Круглое трубчатое сечение МОТ-25 полностью исключает этот эффект, обеспечивая стабильность даже в VII ветровом районе.
Логистика без негабарита: 25-метровая мачта поставляется в разобранном виде на 3–4 секции (по 6–8 метров каждая). Это позволяет перевозить конструкцию на стандартной еврофуре (13,6 м) без оформления дорогостоящих спецразрешений, снижая транспортные расходы на 30–50%.
Возможность обслуживания на высоте: По запросу мачта комплектуется скоб-трапами или площадками обслуживания для безопасного подъема персонала к вершине для замены оборудования (камер, прожекторов, молниеприемника).
Нулевые эксплуатационные расходы: Горячее цинкование толщиной 100+ мкм исключает необходимость покраски или антикоррозийной обработки на протяжении 30–40 лет эксплуатации, даже в морских и промышленных зонах.
Область применения молниеотвода МОТ-25.
Высота 25 метров позволяет надежно защищать сооружения с высотой конька кровли до 20–22 метров, а также создавать защитные зоны вокруг особо крупных и протяженных объектов:
Открытые распределительные устройства (ОРУ) подстанций 220–500 кВ;
Крупные нефтебазы, резервуарные парки (РВС, РГС), узлы слива-налива;
Портовые терминалы, крановые эстакады, судостроительные верфи;
Аэродромы, вертолетные площадки, радиолокационные станции;
Горнодобывающие предприятия, карьеры, обогатительные фабрики;
Высотные логистические комплексы, элеваторы, силосные башни;
Спортивные стадионы, крытые арены, крупные автостоянки;
Объекты с комбинированными задачами: молниезащита + освещение периметра + видеонаблюдение.
Комплектация поставки (Заводской комплект монтажа).
Мы поставляем молниеотвод МОТ-25 в виде готового строительного комплекта (ЗКМ), включающего все необходимое для монтажа и сдачи объекта:
Секции трубчатого ствола (3–4 шт., горячеоцинкованные, с приваренными фланцами).
Усиленная анкерная корзина или закладная деталь фундамента (ЗД) с комплектом высокопрочных шпилек, гаек и шайб для надежной фиксации в бетоне.
Стержневой молниеприемник из нержавеющей стали с переходным узлом крепления.
Пакет высокопрочного крепежа (болты, гайки, шайбы с цинковым покрытием, класс прочности 10.9).
Полный пакет технической документации: паспорт изделия, чертежи фундамента, расчет ветровой нагрузки, сертификаты качества на металл и цинковое покрытие, протоколы входного контроля.
(Опционально: спуск молниезаземления, зажимы для подключения к контуру, скоб-трапы или площадки обслуживания, закладные элементы для монтажа прожекторов, камер и антенн).
Бесплатный инженерный расчет и подбор МОТ-25.
Проектирование 25-метровой высотной мачты требует высочайшей точности. Ошибка в расчете ветровой нагрузки, фундамента или зоны защиты недопустима и может привести к серьезным последствиям.
Наши инженеры выполнят для вас бесплатный комплексный расчет:
Зоны молниезащиты по ГОСТ 32304-2013 (подтверждение полного перекрытия вашего объекта).
Ветровых и гололедных нагрузок с учетом климатического района строительства (до VII ветрового района).
Несущей способности грунтов и оптимальных габаритов фундамента (объем бетона, арматура, глубина заложения).
Дополнительных нагрузок на ствол при монтаже прожекторов, камер и антенн.
Оптимального количества секций и их длины для минимизации логистических затрат.
Запросите коммерческое предложение с расчетом! Оставьте заявку на сайте или позвоните нам. Мы оперативно подготовим индивидуальное предложение для молниеотвода МОТ-25, подтвердим сроки производства и организуем доставку в любой регион РФ и СНГ.

Частые вопросы

Что означает аббревиатура МОГК и в чем главная особенность таких молниеотводов?

МОГК расшифровывается как «Молниеотвод на базе Опоры Граненой Конической». Главная особенность — форма ствола. В отличие от круглых труб, граненый конический профиль (в виде усеченной пирамиды) имеет меньший вес, обладает лучшей аэродинамикой (меньше парусность) и высокой жесткостью на излом при ветровых нагрузках.

Как молниеотвод защищен от коррозии? Нужно ли его красить?
Нет, красить его не нужно. Все металлические элементы МОГК проходят обработку методом горячего цинкования по ГОСТ 9.307-89. Толщина цинкового слоя составляет от 80 до 100 мкм. Это обеспечивает абсолютную антикоррозийную стойкость и гарантирует срок службы конструкции не менее 25-30 лет без какого-либо обслуживания.
Нужно ли заземлять саму металлическую опору (ствол) молниеотвода МОГК и МОТ?
Обязательно. Металлическая опора МОГК сама является естественным токоотводом. Она должна быть надежно соединена с контуром заземления здания или отдельно стоящим заземлителем. Для этого в нижней части опоры (или на закладной детали) предусмотрены специальные приварные болты или клеммы для подключения заземляющего проводника.
Можно ли установить на одну опору несколько молниеприемников или подвесить трос?
Да, конструкция МОГК позволяет это делать. По запросу мы можем изготовить мачту с траверсой для установки двух стержневых молниеприемников, либо предусмотреть узлы для натяжения тросового молниеприемника.
Что именно входит в стоимость молниеотвода МОГК?
Секции граненой опоры (с внутренним или наружным фланцем).
Стержневой молниеприемник (штырь) с узлом крепления.
Металлическая закладная деталь фундамента (ЗД).
Комплект высокопрочного крепежа (болты, гайки, шайбы).
Технический паспорт изделия.
Осуществляете ли вы доставку молниеотводов МОГК и МОТ?
Да, мы организуем доставку по всей территории РФ. Также возможен самовывоз с производства. Стоимость доставки рассчитывается индивидуально в зависимости от объема и региона доставки.
Какие сроки изготовления и есть ли молниеотводы в наличии?
Стандартные высоты (например, 9, 12, 16 метров) в базовом исполнении часто присутствуют на нашем складе (сроки поставки от 3 дней). Изготовление нестандартных или высотных мачт (20, 25, 30+ метров) занимает от 10 до 20 рабочих дней в зависимости от загрузки производства.
ООО "ОПТ-СтройИндустрия"
Краснодар, ул Просторная 11
Artem423@mail.ru
8 (962) 851- 35-38
Мы вам перезвоним!
Нужна консультация? Оставьте свой контакт, мы с вами свяжемся и ответим на вопросы!
Заказать звонок
Наверх
