Анкерные блоки и анкерные группы

Полный ассортимент анкерных и фундаментных блоков собственного производства АБ-1–АБ-5, АГ-3, АГ-4, БЛ-2, БА-1, А-2, ЗД-3 и фундаментные блоки ФБ из ст3, ст09Г2С, ст40Х, ст20.:

Анкерный блок АБ-1

Блок анкерный фундаментный АБ-1 из стали ст3, ст09Г2С, ст40Х, ст20

от 1400р.

Описание

Анкерный блок АБ-2

Блок анкерный фундаментный АБ-2 из стали ст3, ст09Г2С, ст40Х, ст20

от 1500р.

Анкерный блок АБ-3

Блок анкерный фундаментный АБ-3 из стали ст3, ст09Г2С, ст20

от 2500р.

Анкерный блок АБ-5

Блок анкерный фундаментный АБ-5 из стали ст3, ст09Г2С, ст20

от 5500р.

Анкерный блок ЗД-3

Блок анкерный фундаментный ЗД-3 из стали ст3, ст09Г2С, ст20

от 1800р.

Анкерный блок БЛ-2

Блок анкерный фундаментный БЛ-2 из стали ст3, ст09Г2С, ст20

от 1700р.

Анкерный блок АГ-3

Блок анкерный фундаментный АГ-3 из стали ст3, ст09Г2С, ст20

от 2100р.

Анкерный блок БА-1

Блок анкерный фундаментный БА-2 из стали ст3, ст09Г2С, ст20

от 1400р.

Анкерный блок А-2

Блок анкерный фундаментный А-2 из стали ст3, ст09Г2С, ст20

от 1500р.

Анкерные фундаментные блоки ФБ

Блок анкерный фундаментный ФБ из стали ст3, ст09Г2С

от 1500р.

Анкерные блоки БЛ

Анкерные блоки АГ

Анкерные блоки БА

Анкерные блоки АБ

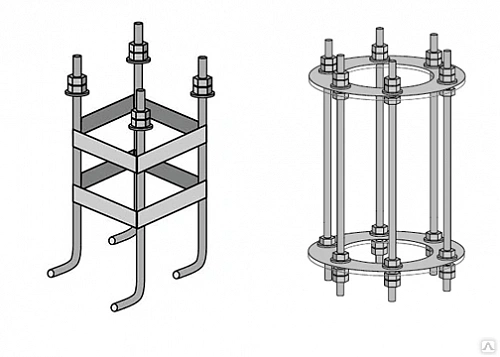

Классификация по конструктивной специфике

Монолитные/сборные жёсткие каркасные конструкции — с заранее зафиксированными шпильками и кондукторами, заливаемые в бетон:

Модульные крепёжные комплекты — не требуют бетонирования «в сборе», поставляются как набор элементов для монтажа в подготовленное основание:

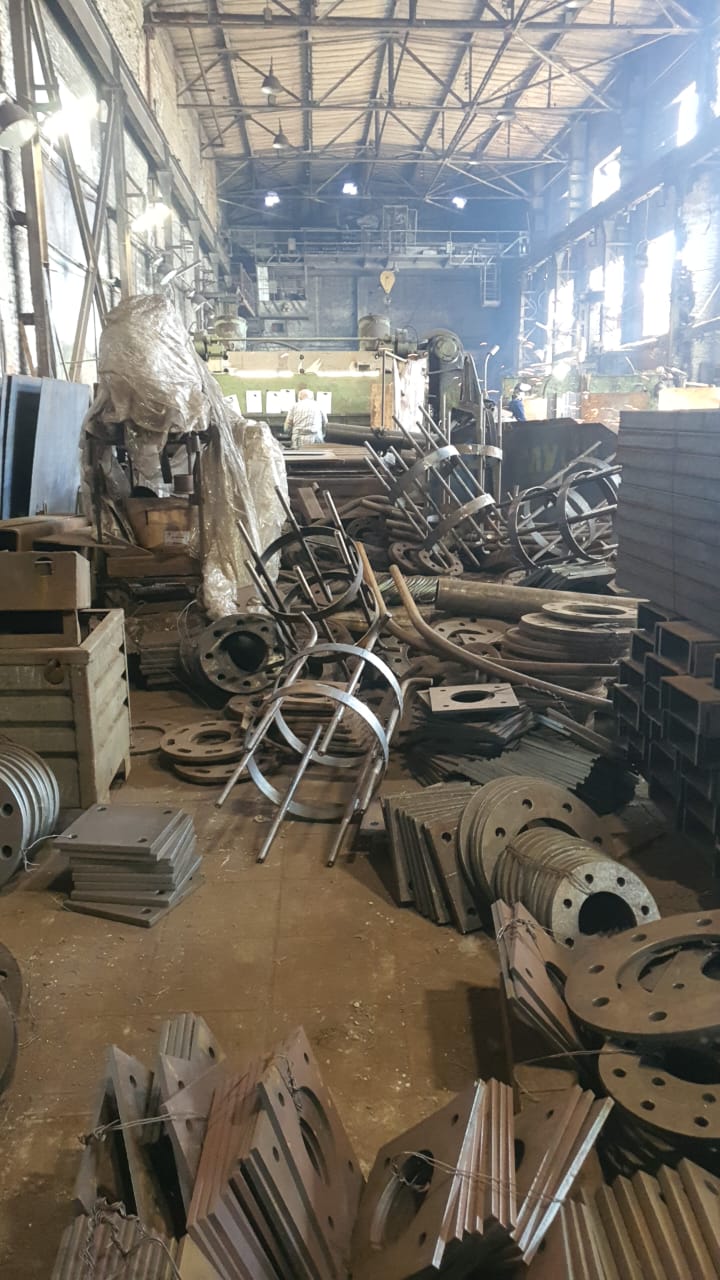

Изготовление анкерных блоков и групп

Идеальная точность размеров и блоков фундаментных болтов

Ключевые выгоды применения готовых анкерных блоков:

Купить у производителя

Зачем покупать готовый анкерный блок, а не собирать шпильки на месте?

Анкерные блоки по чертежам

Сводная таблица характеристик моделей

Стоимость анкерных блоков формируется индивидуально и зависит от сложности конфигурации узла, используемых материалов и тиража партии. Мы гарантируем оперативность: вы получите детальный коммерческий расчет вашего заказа в течение 60 минут после обращения.

Безупречная геометрия: заводская сборка на кондукторах исключает человеческий фактор и «уход» болтов при заливке бетона.
Технологичность установки: готовый пространственный узел легко опускается в опалубку и надежно фиксируется перед бетонированием.
Сокращение трудозатрат: значительная экономия времени и ресурсов на строительной площадке за счет полного исключения ручной разметки и сварки связок непосредственно на объекте.

Решаете задачу надёжного крепления конструкций к фундаменту? Анкерные блоки купить напрямую у производителя — значит получить изделие с точной геометрией, заводской сваркой и полным пакетом документов. Цена анкерного блока рассчитывается под конкретный проект и зависит от типоразмера болтов, сложности связующего каркаса, марки стали и объёма партии. Мы предоставляем коммерческое предложение в течение 60 минут после обращения — вы получаете прозрачный расчёт без скрытых наценок.

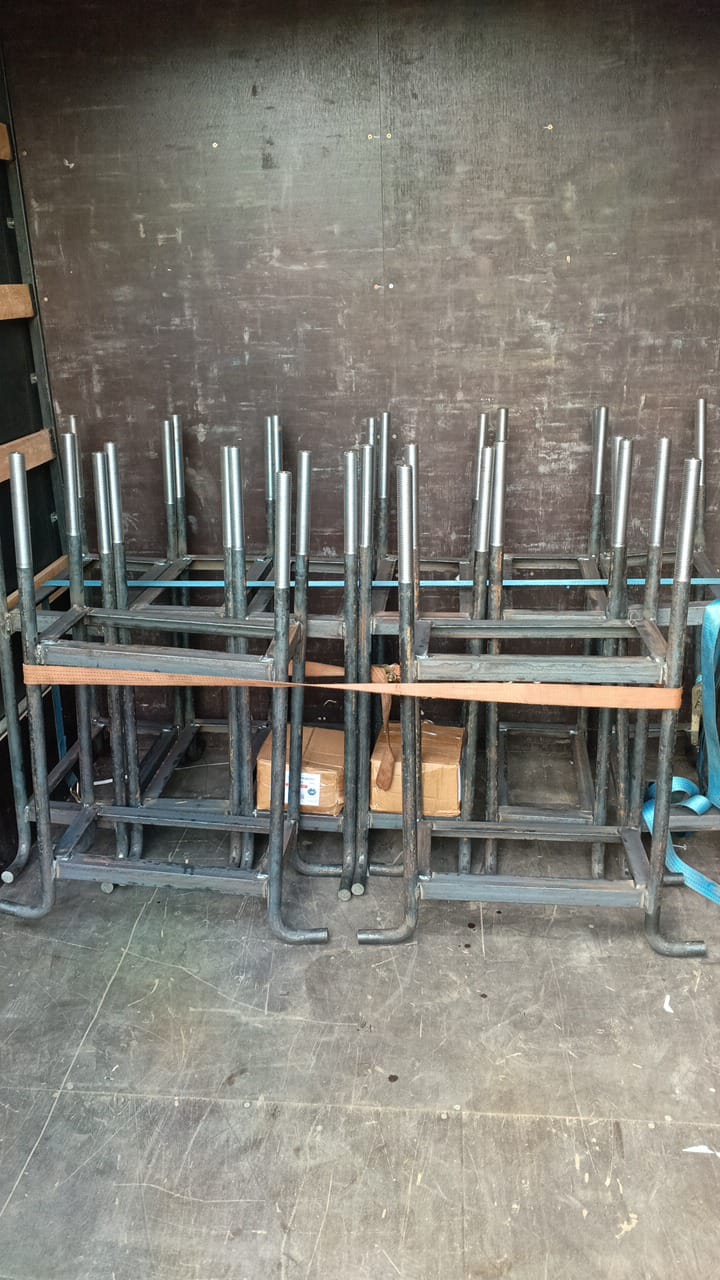

Это жесткий сварной каркас из фундаментных болтов, соединенных арматурой, уголком или швеллером. Мы собираем его на заводском кондукторе, что дает 3 главных преимущества для вашего объекта:
Идеальная геометрия: Межосевое расстояние между шпильками сохраняется с точностью до миллиметра. При заливке бетона анкеры не «уплывут», и фланец опоры встанет без подгонок.
Скорость монтажа: Кран опускает готовый узел в опалубку за 15 минут. Не нужно вручную выставлять и вязать каждую шпильку отдельно на стройплощадке.
Надежность: Жесткая связка равномерно распределяет вырывающие и сдвигающие нагрузки от мачт, колонн и оборудования на бетонное основание.

Помимо стандартных серий, мы изготавливаем анкерные блоки по чертежам заказчика — КМД, КЖ или рабочим проектам. Пришлите спецификацию или лист проекта с указанием общего вида, размеров и состава — наши инженеры рассчитают стоимость, проверят проект на оптимизацию материалов и предложат наиболее выгодный вариант изготовления.

У вас есть чертеж или спецификация? Пришлите нам документацию, и наши инженеры не только рассчитают стоимость, но и проверят проект на предмет оптимизации материалов, предложив наиболее выгодный вариант изготовления анкерной группы.

Масса указана ориентировочно — точный вес определяется по спецификации или чертежу. Габариты и состав комплекта могут изменяться в соответствии с проектной документацией заказчика.

Анкерные блоки выступают в роли надежных закладных деталей, обеспечивающих жесткую и долговечную привязку металлоконструкций и оборудования к бетонному основанию. Использование готовых анкерных связок кардинально упрощает процедуру бетонирования фундаментных болтов, исключая их смещение. Благодаря заводской сборке, наши блоки отличаются повышенной пространственной жесткостью и выверенной геометрией, что гарантирует идеальное совпадение расстояний между резьбовыми концами шпилек при монтаже ответных конструкций.
Конструктивно анкерная группа представляет собой единый узел, собранный из фундаментных болтов (строго по ГОСТ 24379.1-80 или актуализированному ГОСТ 24379.1-2012), которые жестко зафиксированы между собой с помощью связующих элементов: стального уголка, арматурных стержней или металлической полосы.

Модель	Тип болта (ГОСТ 24379.1)	Диаметр резьбы	Размер блока, мм	Масса блока (ориентир.)	Состав комплекта	Марки стали
АБ-1	1.1, 1.2	М12–М48	300×300 – 1000×1000	100–400 кг	4 шпильки, гайки, шайбы, связка из арматуры/уголка	ст3, 09Г2С, ст20
АБ-2	1.1, 2.1	М16–М48	300×300 – 1000×1000	500–1200 кг	4 шпильки, гайки, шайбы, 2 пояса из арматуры	ст3, 09Г2С, ст20
АБ-3	1.1, 2.1, 6.1	М12–М48	300×300 – 1000×1000	500–1200 кг	4 шпильки, гайки, шайбы, 2 пояса, доп. уголок 40×40×5	ст3, 09Г2С, ст20
АБ-5	1.1, 2.1, 2.2	М24–М56 и выше	600×600 – 1000×1000	1500–3500 кг	4–8 шпилек, гайки, шайбы, усиленный каркас	ст3, 09Г2С, ст20
АГ-3	1.1	М12–М48	300×300 – 1000×1000	500–1200 кг	4 шпильки, гайки, шайбы, 2 пояса, пластина металлическая 6 мм	ст3, 09Г2С, ст20
БА-1	1.1	М12–М24	300×300 – 500×500	100–400 кг	2–4 шпильки, гайки, шайбы, связка из уголка	ст3, 09Г2С, ст20
А-2	1.1	М12–М24	300×300 – 500×500	100–400 кг	2–6 шпилек, гайки, шайбы, уголок 25×25×4	ст3, 09Г2С, ст20
ЗД-3	по чертежу	М12–М30	400×400 – 1000×1000	1500–3500 кг	8 шпилек, гайки, шайбы, 2 пояса, кондуктор	ст3, 09Г2С, ст20
БЛ-2	1.1, 2.1	М16–М48	400×400 – 1000×1000	1500–3500 кг	4–6 шпилек, гайки, шайбы, усиленный каркас	ст3, 09Г2С, ст20
ФБ	1.1, П-обр.	М16–М48	300×300 – 1000×1000	500–3500 кг	2–26 шпилек, гайки, шайбы, жёсткая связка (уголок/арматура/полоса)	ст3, 09Г2С

Частые вопросы

Мы подбираем конфигурацию под ваши чертежи КМ/КМД и тип закрепляемой конструкции:
• АБ-1 – АБ-5: Универсальные блоки для крепления мачт, ЛЭП, подпорных стен и трубопроводов. Цифра указывает на массивность: АБ-5 выдерживает максимальные вырывающие усилия.
• АГ-3, АГ-4: Специализированные узлы для тяжелого оборудования с особыми требованиями к расположению проушин.
• БА-1, А-2: Компактные закладные детали для кабельных эстакад, легких опор и ограждений.
• ЗД-3, БЛ-2: Усиленные каркасы для сложных грунтов и экстремальных нагрузок (магистральные газопроводы, тяжелые мачты освещения).

Основная задача этих изделий – восприятие горизонтальных вырывающих усилий за счет пассивного давления грунта. Они критически важны для:
Фиксации оттяжек мачт связи, молниезащиты и опор ЛЭП.
Удержания подпорных стенок и шпунтовых ограждений котлованов.
Анкерования магистральных и промышленных трубопроводов (компенсация температурных расширений).
Крепления тросовых систем мостов и большепролетных конструкций.

Блоки ФБ (фундаментные) могут использоваться как самостоятельное основание под легкое оборудование, но в контексте анкерных систем они часто служат нижней распределительной опорой или частью составного фундамента, на который опирается или к которому крепится анкерный блок (например, серии АБ или ЗД) для увеличения общей площади опирания на грунт.

Несущая способность зависит не только от прочности самого железобетона, но и от пассивного давления грунта. Ключевые факторы:
Масса и площадь передней грани блока (чем больше, например, у АБ-5 или ЗД-3, тем выше сопротивление).
Глубина заложения блока в грунт.
Плотность и угол внутреннего трения грунта (песок, глина, скальник).

Рытье траншеи или котлована на проектную глубину.
Устройство песчаной или щебеночной подушки с послойным уплотнением.
Установка блока проушинами (петлями) в сторону анкеруемой конструкции.
Присоединение анкерной тяги (шпильки или троса) через проушину.
Обратная засыпка пазух грунтом с обязательным послойным трамбованием для обеспечения расчетного пассивного сопротивления.

Вес варьируется в широком диапазоне в зависимости от серии:
Легкие (БА-1, А-2, АБ-1): от 100 до 400 кг (возможна разгрузка манипулятором).
Средние (АБ-2, АБ-3, АГ-3): от 500 до 1200 кг (требуется автокран 10–16 тонн).
Тяжелые (АБ-4, АБ-5, ЗД-3, БЛ-2): от 1,5 до 3,5 тонн и выше (требуется автокран от 25 тонн).
Точный вес и габариты указываются в паспорте изделия.

Да, помимо стандартных серий (АБ, АГ, ЗД и др.), мы производим железобетонные изделия по индивидуальным чертежам КЖ/КМД заказчика.
