Опоры тип СФГ и ОГС

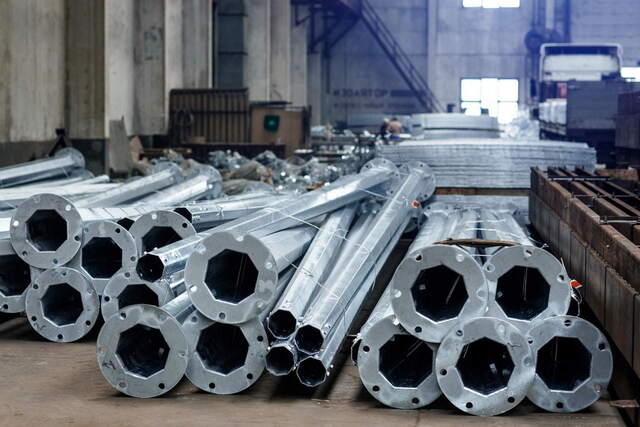

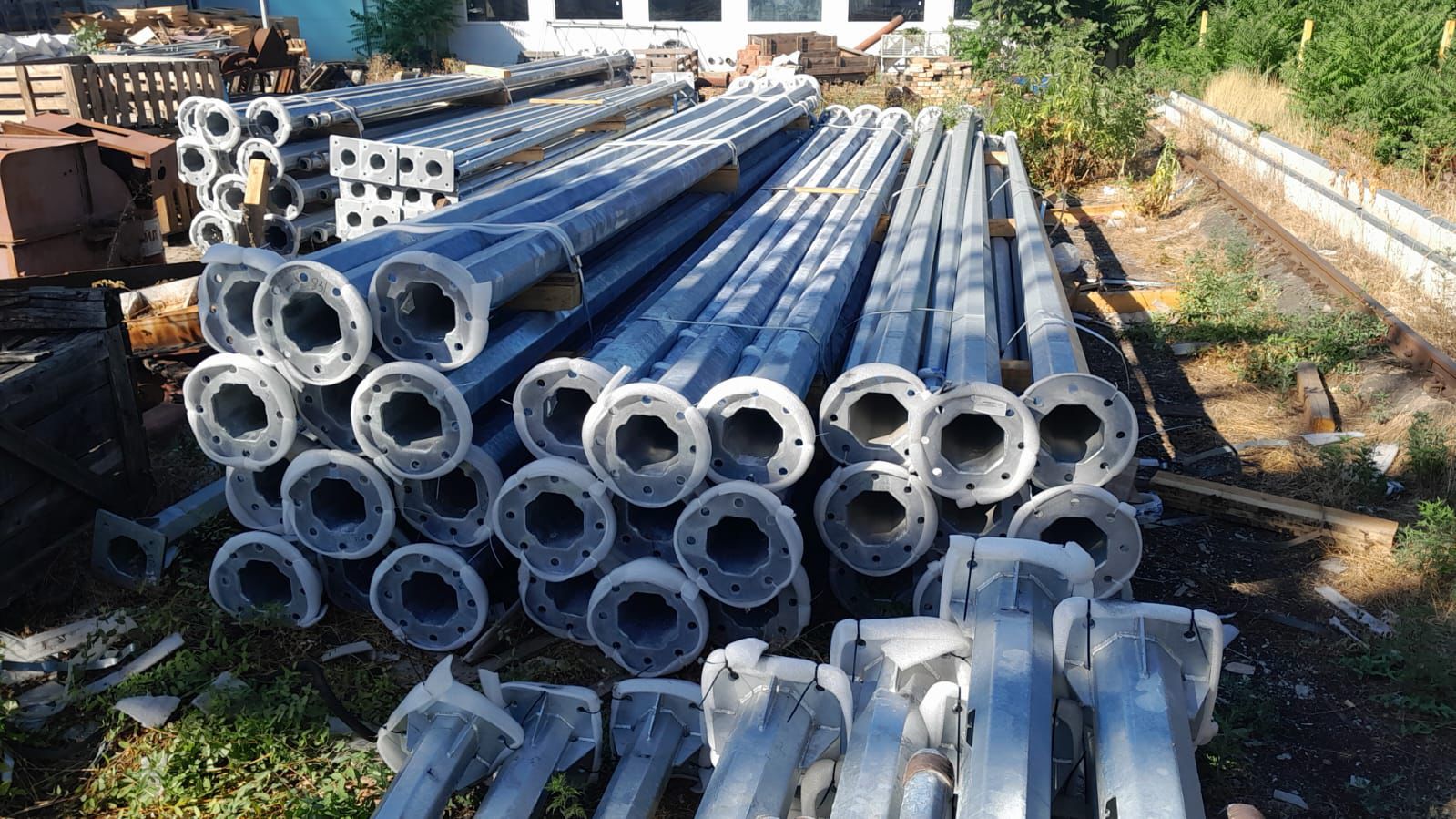

Наша компания производит различные опоры силовые фланцевые граненые СФГ
и опоры граненые силовые ОГС

Опора СФГ-400(90)-8,0-01-ц

Опора ТАНС.11.167.000

29800р.

Описание

Описание и характеристики:

Опора СФГ-400(90)-8,0-01-ц металлическая расшифровка маркировки, конструкция:
С – силовая;
Ф – фланцевая;
Г – граненная.
Максимальное горизонтальное усилие, кг - 400;
Маркировка - СФГ-400(90)-8,0-01-ц;
Номер чертежа - ТАНС.11.167.000;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 8;
Подвод питания - воздушний;
Наличие лючка - нет;
Способ установки - Фланцевая;
Количество отверстий на фланце - 8;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 400;
Межцентровое расстояние отверстий, мм - 310;
Вес, кг - 140;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора силовая фланцевая граненая СФГ-400(90)-8,0-01-ц: монтаж с подвесом кабеля СИП
Опора силовая фланцевая граненая СФГ-400(90)-8,0-01-ц высотой 8 метров — это универсальная несущая конструкция, предназначенная для организации наружного освещения и одновременного подвеса воздушных линий электропередач (СИП) и кабелей связи. В отличие от несиловых аналогов, данная модель способна выдерживать значительные горизонтальные нагрузки до 400 кгс в верхней точке, что делает её идеальным решением для комплексного оснащения территорий, где необходимо совместить освещение и прокладку воздушных коммуникаций.
Расшифровка маркировки СФГ-400(90)-8,0-01-ц
Чтобы точно понимать технические возможности изделия, рассмотрим его маркировку:
С — силовая (допускается натяжение и подвес проводов).
Ф — фланцевая (крепление к бетонному фундаменту через фланец).
Г — граненая (многогранное сечение ствола для повышения жесткости).
400 — предельная горизонтальная нагрузка в верхней точке опоры (400 кгс).
(90) — конструктивное исполнение оголовка (тип консоли).
8,0 — номинальная высота ствола опоры (8 метров).
01 — модификация без лючка.
ц — защитное покрытие методом горячего цинкования.
Технические характеристики и преимущества
Опора СФГ-400(90)-8,0-01-ц производится с учетом высоких требований к прочности и безопасности:
Материал и геометрия: Ствол изготавливается из конструкционной листовой стали (толщиной 4–6 мм) методом холодной многогранной гибки. Наличие одного продольного сварного шва обеспечивает отличную сопротивляемость ветровым и вибрационным нагрузкам.
Несущая способность: Благодаря усиленной конструкции и расчетной нагрузке 400 кгс, опора надежно удерживает не только светильники, но и натянутые самонесущие изолированные провода (СИП), кабели связи и рекламные конструкции.
Антикоррозийная защита: Обязательное горячее цинкование по ГОСТ 9.307-89 создает плотный защитный слой, устойчивый к механическим повреждениям. Срок эксплуатации без коррозии достигает 50 лет.
Фланцевый метод монтажа: Разъемное соединение с фундаментом позволяет быстро установить опору с использованием автокрана, а в будущем — оперативно заменить её без разрушения бетонного основания.
Сферы применения: где используется силовая опора СФГ-400:
Благодаря возможности подвеса проводов, опора СФГ-400(90)-8,0-01-ц широко применяется:
на автомобильных дорогах с низкой и средней интенсивностью движения для одновременного освещения и подвода электричества к соседним объектам;
на территориях промышленных предприятий, складских комплексов и логистических центров;
на парковках, АЗС и торговых площадках;
для прокладки воздушных линий электропередач (ВЛ) и сетей наружного освещения в жилых кварталах;
для подвеса кабелей связи, интернета и систем видеонаблюдения.
Особенности монтажа и подключения
В отличие от несиловых опор, где кабель заводится только через нижний люк, силовая опора СФГ-400 позволяет реализовать две схемы электроснабжения:
Воздушная: подвес самонесущих изолированных проводов (СИП) на специальные кронштейны в верхней части опоры.
Подземная: ввод бронированного кабеля внутрь ствола через нижний ревизионный люк для подключения установленных светильников.
Комплектация поставки
В базовую стоимость опоры СФГ-400(90)-8,0-01-ц входит ствол с приварным фланцем и ревизионным люком. Для ввода конструкции в эксплуатацию необходимо дополнительно укомплектовать заказ:
Фундаментной закладной деталью (ЗДФ) — арматурным каркасом с ответным фланцем для бетонирования.
Анкерным комплектом метизов — шпильками, гайками и шайбами для надежного стягивания фланцев.
Кронштейнами и траверсами — для крепления светильников и подвеса проводов СИП (выбираются исходя из проекта).
Почему выгодно заказать опору СФГ-400(90)-8,0-01-ц у нас?
Мы реализуем сертифицированные силовые граненые опоры собственного производства, полностью соответствующие заявленным техническим условиям (ТУ). Модель СФГ-400(90)-8,0-01-ц сочетает в себе высокую несущую способность, долговечность и универсальность, что позволяет сэкономить на строительстве, объединив в одной опоре функции освещения и опоры ЛЭП.
Свяжитесь с нашими инженерами для расчета ветровых нагрузок, подбора закладных деталей и формирования полной спецификации под ваш объект. Доставка по всей России.

Я принимаю Положение и даю на обработку персональных данных.

Опора СФГ-400(90)-8,0-02-ц

Опора ТАНС.11.178.000

30600р.

Описание

Описание и характеристики:

Опора СФГ-400(90)-8,0-02-ц металлическая расшифровка маркировки, конструкция:
С – силовая;
Ф – фланцевая;
Г – граненная.
Максимальное горизонтальное усилие, кг - 400;
Маркировка - СФГ-400(90)-8,0-02-ц;
Номер чертежа - ТАНС.11.178.000;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 8;
Подвод питания - воздушний;
Наличие лючка - есть;
Способ установки - Фланцевая;
Количество отверстий на фланце - 8;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 400;
Межцентровое расстояние отверстий, мм - 310;
Вес, кг - 144;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора силовая фланцевая граненая СФГ-400(90)-8,0-02-ц: универсальное решение для ВЛ и освещения.
Опора силовая фланцевая граненая СФГ-400(90)-8,0-02-ц. высотой 8 метров — это усиленная несущая конструкция, разработанная для комплексного решения задач наружного освещения и прокладки воздушных линий электропередач. В отличие от несиловых аналогов, данная модель способна выдерживать значительные горизонтальные нагрузки до 400 кгс, что позволяет одновременно монтировать светильники, подвешивать самонесущие изолированные провода (СИП) и кабели связи. Модификация "02" отличается от базовой "01" конструктивным исполнением фланцевого узла, что обеспечивает совместимость с определенными типами фундаментных закладных деталей.
Расшифровка маркировки СФГ-400(90)-8,0-02-ц
Для правильного подбора опоры под проект важно понимать значение каждого символа в маркировке:
С — силовая (конструкция рассчитана на восприятие горизонтальных нагрузок от натяжения проводов).
Ф — фланцевая (способ крепления к фундаменту через фланцевое соединение).
Г — граненая (многогранное сечение ствола, обеспечивающее высокую жесткость при минимальном весе).
400 — нормативная горизонтальная нагрузка в верхней точке опоры (400 кгс или 4 кН).
(90) — тип оголовка (конструкция верхней части для крепления кронштейнов).
8,0 — номинальная высота ствола опоры (8 метров от уровня земли).
02 — модификация с лючком.
ц — антикоррозийное покрытие методом горячего цинкования.
Технические характеристики и преимущества модели
Опора СФГ-400(90)-8,0-02-ц производится с соблюдением строгих технических условий и государственных стандартов:
Материал и технология изготовления: Ствол выполняется из конструкционной листовой стали толщиной 4–6 мм методом холодной многогранной гибки. Наличие одного продольного сварного шва, прошедшего контроль качества, обеспечивает отличную сопротивляемость изгибающим моментам и ветровым нагрузкам.
Несущая способность: Расчетная нагрузка 400 кгс в верхней точке позволяет надежно удерживать не только осветительное оборудование, но и натянутые провода СИП, кабели связи, а также небольшие рекламные конструкции.
Долговечность: Обязательное горячее цинкование по ГОСТ 9.307-89 создает плотный защитный слой толщиной 80–120 мкм, устойчивый к механическим повреждениям и атмосферной коррозии. Срок эксплуатации без капитального ремонта достигает 50 лет.
Фланцевый метод установки: Разъемное соединение с фундаментом позволяет оперативно монтировать опору с использованием автокрана, а в случае необходимости — быстро демонтировать её для замены или ремонта без разрушения бетонного основания.
Сферы применения силовой опоры СФГ-400(90)-8,0-02-ц
Благодаря возможности подвеса воздушных проводов, данная модификация широко используется:
на автомобильных дорогах с низкой и средней интенсивностью движения для одновременного освещения и транзита электроэнергии;
на территориях промышленных предприятий, складских комплексов и логистических центров;
на парковках, АЗС, торговых площадках и рынках;
для прокладки воздушных линий электропередач (ВЛ) напряжением до 0,4 кВ в жилых и промышленных зонах;
для подвеса кабелей связи, интернета, телефонных линий и систем видеонаблюдения;
на объектах транспортной инфраструктуры (автовокзалы, железнодорожные станции).
Особенности монтажа и схемы подключения
Силовая опора СФГ-400(90)-8,0-02-ц позволяет реализовать гибкие схемы электроснабжения:
Воздушная линия: подвес самонесущих изолированных проводов (СИП) на специальные кронштейны и анкерные зажимы в верхней части опоры.
Подземная прокладка: ввод бронированного кабеля внутрь ствола через нижний ревизионный люк для подключения установленных светильников и другого оборудования.
Комбинирование этих схем позволяет создать единую инфраструктуру электроснабжения и освещения на объекте.
Комплектация поставки и необходимые комплектующие
В базовую стоимость опоры СФГ-400(90)-8,0-02-ц входит ствол с приварным фланцем и ревизионным люком. Для ввода конструкции в эксплуатацию необходимо дополнительно укомплектовать заказ следующими позициями:
Фундаментная закладная деталь (ЗДФ) — арматурный каркас с ответным фланцем и анкерными шпильками, бетонируемый в грунт (тип закладной должен соответствовать модификации "02").
Анкерный комплект метизов — гайки, шайбы и шпильки для надежного стягивания фланцев опоры и закладной детали.
Кронштейны и траверсы — для крепления светильников и подвеса проводов СИП (выбираются исходя из проекта освещения и количества проводов).
Почему выгодно заказать опору СФГ-400(90)-8,0-02-ц у нас?
Мы реализуем сертифицированные силовые граненые опоры собственного производства, полностью соответствующие заявленным техническим условиям (ТУ) и ГОСТам. Модель СФГ-400(90)-8,0-02-ц сочетает в себе высокую несущую способность, долговечность и универсальность, что позволяет существенно сэкономить на строительстве, объединив в одной опоре функции освещения и опоры ЛЭП.
Свяжитесь с нашими инженерами для расчета ветровых нагрузок для вашего региона, подбора закладных деталей и формирования полной спецификации под ваш объект. Оперативная доставка по всей России.

Я принимаю Положение и даю на обработку персональных данных.

Опора СФГ-400(90)-9,0-01-ц

Опора ТАНС.11.178.000

32800р.

Описание

Описание и характеристики:

Опора СФГ-400(90)-9,0-01-ц металлическая расшифровка маркировки, конструкция:
С – силовая;
Ф – фланцевая;
Г – граненная.
Максимальное горизонтальное усилие, кг - 400;
Маркировка - СФГ-400(90)-9,0-01-ц;
Номер чертежа - ТАНС.11.178.000;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 9;
Подвод питания - воздушний;
Наличие лючка - нет;
Способ установки - Фланцевая;
Количество отверстий на фланце - 8;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 400;
Межцентровое расстояние отверстий, мм - 310;
Вес, кг - 158;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора силовая фланцевая граненая СФГ-400(90)-9,0-01-ц: надежная основа для ЛЭП и уличного освещения.
Опора силовая фланцевая граненая СФГ-400(90)-9,0-01-ц высотой 9 метров — это универсальная несущая конструкция, разработанная для комплексного решения задач электроснабжения и наружного освещения. Главное преимущество данной модели перед 8-метровыми аналогами — увеличенный дорожный просвет и более широкий радиус светового пятна, что делает её идеальным выбором для магистральных дорог, крупных промышленных зон, складских территорий и жилых комплексов. Опора рассчитана на горизонтальную нагрузку до 400 кгс, что позволяет безопасно подвешивать самонесущие изолированные провода (СИП) и кабели связи.
Расшифровка маркировки СФГ-400(90)-9,0-01-ц
Точное понимание маркировки помогает инженерам и закупщикам быстро идентифицировать изделие:
С — силовая (конструкция воспринимает растягивающие усилия от натяжения проводов).
Ф — фланцевая (разъемное крепление к фундаменту через фланец).
Г — граненая (многогранное сечение ствола, обеспечивающее высокую жесткость на изгиб).
400 — нормативная горизонтальная нагрузка в верхней точке (400 кгс или 4 кН).
(90) — тип конструктивного исполнения оголовка (конфигурация верхней площадки для монтажа).
9,0 — номинальная высота опоры от уровня земли (9 метров).
01 — модификация без лючка.
ц — антикоррозийная защита методом горячего цинкования.
Технические характеристики и ключевые преимущества
Изделие производится в строгом соответствии с техническими условиями (ТУ) и государственными стандартами:
Материал и производство: Ствол изготавливается из высокопрочной конструкционной стали толщиной 4–5 мм методом холодной многогранной гибки. Единый продольный сварной шов, прошедший ультразвуковой контроль, гарантирует отсутствие слабых мест и высокую устойчивость к ветровым нагрузкам.
Двойное назначение: В отличие от несиловых опор, СФГ-400(90)-9,0-01-ц выдерживает механическое натяжение проводов, позволяя объединить функции опоры воздушной линии (ВЛ 0,4 кВ) и опоры наружного освещения на одном объекте.
Долговечность: Покрытие горячим цинкованием по ГОСТ 9.307-89 создает монолитный защитный слой, устойчивый к царапинам при монтаже и агрессивным средам. Расчетный срок службы без капитального ремонта составляет не менее 50 лет.
Скорость монтажа: Фланцевое соединение позволяет установить опору на подготовленный фундамент за 30–40 минут с помощью автокрана, исключая этап сварочных работ на объекте.
Сферы применения 9-метровой силовой опоры
Увеличенная высота делает эту модель востребованной там, где требуется обеспечить безопасность движения и качественное освещение больших площадей:
автомобильные дороги I–III технических категорий и транспортные развязки;
территории логистических центров, портов и крупных производственных предприятий;
открытые парковки гипермаркетов, АЗС и выставочных комплексов;
дворовые территории многоквартирных домов (для одновременного подвода электричества и установки светильников);
линии наружного освещения в коттеджных поселках и вдоль железнодорожных путей.
Схемы подключения и безопасность
Конструкция опоры СФГ-400(90)-9,0-01-ц предусматривает гибкие варианты прокладки коммуникаций:
Воздушная прокладка: монтаж проводов СИП и кабелей связи на верхние кронштейны с использованием анкерной арматуры.
Скрытая подземная прокладка: ввод бронированного питающего кабеля внутрь полого ствола через нижний ревизионный люк. Внутри опоры можно разместить аппаратуру автоматического включения освещения (АУО), защитив её от вандалов и осадков.
Комплектация: что необходимо докупить для монтажа?
Базовая цена включает только ствол опоры с приварным нижним фланцем и люком. Для ввода объекта в эксплуатацию требуется отдельный заказ следующих комплектующих:
Закладная деталь фундамента (ЗДФ) — арматурный каркас с ответным фланцем, соответствующий модификации "01".
Анкерный комплект — шпильки, гайки и усиленные шайбы для жесткого соединения фланцев.
Верхнее монтажное оборудование — кронштейны или траверсы для крепления светильников, а также узлы крепления для подвеса СИП.
Почему стоит заказать опору СФГ-400(90)-9,0-01-ц у нас?
Мы поставляем сертифицированные силовые граненые опоры напрямую от производителя. Модель СФГ-400(90)-9,0-01-ц позволяет оптимизировать смету строительства, заменив две отдельные конструкции (опору ЛЭП и опору освещения) на одну универсальную. Мы предоставляем паспорта качества, сертификаты соответствия и помогаем с расчетом фундаментов под конкретный грунт.
Свяжитесь с нашими специалистами для получения коммерческого предложения, расчета ветровых и весовых нагрузок, а также подбора полного комплекта монтажных элементов. Оперативная отгрузка по всей России.

Я принимаю Положение и даю на обработку персональных данных.

Опора СФГ-400(90)-9,0-02-ц

Опора ТАНС.11.076.000

33600р.

Описание

Описание и характеристики:

Опора СФГ-400(90)-9,0-02-ц металлическая расшифровка маркировки, конструкция:
С – силовая;
Ф – фланцевая;
Г – граненная.
Максимальное горизонтальное усилие, кг - 400;
Маркировка - СФГ-400(90)-9,0-02-ц;
Номер чертежа - ТАНС.11.076.000;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 9;
Подвод питания - воздушний;
Наличие лючка - есть;
Способ установки - Фланцевая;
Количество отверстий на фланце - 8;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 400;
Межцентровое расстояние отверстий, мм - 310;
Вес, кг - 162;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора силовая фланцевая граненая СФГ-400(90)-9,0-02-ц: усиленная конструкция для ВЛ и освещения
Опора силовая фланцевая граненая СФГ-400(90)-9,0-02-ц высотой 9 метров — это модернизированная несущая конструкция, разработанная для одновременного решения задач наружного освещения и прокладки воздушных линий электропередач. Модификация "02" отличается от базовой "01" усиленным фланцевым узлом и увеличенным количеством крепежных отверстий, что обеспечивает повышенную надежность соединения с фундаментом и совместимость с альтернативными типами закладных деталей. Опора рассчитана на горизонтальную нагрузку до 400 кгс, что позволяет безопасно подвешивать самонесущие изолированные провода (СИП), кабели связи и монтировать тяжелые прожекторные мачты.
Расшифровка маркировки СФГ-400(90)-9,0-02-ц
Понимание маркировки помогает точно подобрать опору под конкретный проект:
С — силовая (конструкция воспринимает растягивающие усилия от натяжения проводов).
Ф — фланцевая (разъемное крепление к фундаменту через фланцевое соединение).
Г — граненая (многогранное сечение ствола для повышения жесткости на изгиб).
400 — нормативная горизонтальная нагрузка в верхней точке (400 кгс или 4 кН).
(90) — тип конструктивного исполнения оголовка (конфигурация верхней площадки для монтажа кронштейнов).
9,0 — номинальная высота опоры от уровня земли (9 метров).
02 — модификация с лючком.
ц — антикоррозийная защита методом горячего цинкования.
Технические характеристики и преимущества модели 02
Опора СФГ-400(90)-9,0-02-ц производится с соблюдением строгих технических условий и государственных стандартов:
Материал и технология: Ствол изготавливается из высокопрочной конструкционной стали толщиной 4–5 мм методом холодной многогранной гибки. Единый продольный сварной шов, прошедший ультразвуковой контроль, гарантирует высокую устойчивость к ветровым и вибрационным нагрузкам.
Усиленное фланцевое соединение: Модификация "02" предусматривает увеличенный диаметр фланца и большее количество анкерных отверстий по сравнению с "01", что распределяет нагрузку более равномерно и повышает устойчивость опоры при экстремальных ветровых нагрузках.
Двойное назначение: В отличие от несиловых опор, СФГ-400(90)-9,0-02-ц выдерживает механическое натяжение проводов, позволяя объединить функции опоры воздушной линии (ВЛ 0,4 кВ) и опоры наружного освещения на одном объекте.
Долговечность: Покрытие горячим цинкованием по ГОСТ 9.307-89 создает монолитный защитный слой толщиной 80–120 мкм, устойчивый к механическим повреждениям и агрессивным средам. Расчетный срок службы без капитального ремонта составляет не менее 50 лет.
Скорость монтажа: Фланцевое соединение позволяет установить опору на подготовленный фундамент за 30–40 минут с помощью автокрана, исключая этап сварочных работ на объекте.
Сферы применения 9-метровой силовой опоры модификации 02
Увеличенная высота и усиленная конструкция делают эту модель востребованной на объектах с повышенными требованиями к надежности:
автомобильные дороги I–III технических категорий с интенсивным движением;
транспортные развязки, мостовые переходы и путепроводы;
территории логистических центров, портов и крупных производственных предприятий;
открытые парковки гипермаркетов, АЗС и выставочных комплексов;
линии наружного освещения в коттеджных поселках и вдоль железнодорожных путей;
объекты в регионах с высокой ветровой нагрузкой (I–III ветровые районы).
Область применения: "02" рекомендуется для объектов с повышенными ветровыми нагрузками или при установке тяжелого оборудования в верхней части опоры.
Схемы подключения и безопасность
Конструкция опоры СФГ-400(90)-9,0-02-ц предусматривает гибкие варианты прокладки коммуникаций:
Воздушная прокладка: монтаж проводов СИП и кабелей связи на верхние кронштейны с использованием анкерной арматуры и зажимов.
Скрытая подземная прокладка: ввод бронированного питающего кабеля внутрь полого ствола через нижний ревизионный люк. Внутри опоры можно разместить аппаратуру автоматического включения освещения (АУО), защитив её от вандалов и осадков.
Комбинирование этих схем позволяет создать единую инфраструктуру электроснабжения и освещения на объекте с максимальным уровнем безопасности.
Комплектация: что необходимо докупить для монтажа?
Базовая цена включает только ствол опоры с приварным нижним фланцем и люком. Для ввода объекта в эксплуатацию требуется отдельный заказ следующих комплектующих:
Закладная деталь фундамента (ЗДФ) — арматурный каркас с ответным фланцем, соответствующий модификации "02" (важно: закладная от модификации "01" не подойдет!).
Анкерный комплект — шпильки, гайки и усиленные шайбы для жесткого соединения фланцев (количество должно соответствовать числу отверстий).
Верхнее монтажное оборудование — кронштейны или траверсы для крепления светильников, а также узлы крепления для подвеса СИП.
Почему стоит заказать опору СФГ-400(90)-9,0-02-ц у нас?
Мы поставляем сертифицированные силовые граненые опоры напрямую от производителя. Модель СФГ-400(90)-9,0-02-ц позволяет оптимизировать смету строительства, заменив две отдельные конструкции (опору ЛЭП и опору освещения) на одну универсальную. Усиленная модификация "02" особенно востребована в регионах с суровыми климатическими условиями и на объектах с повышенными требованиями к надежности. Мы предоставляем паспорта качества, сертификаты соответствия и помогаем с расчетом фундаментов под конкретный грунт.
Свяжитесь с нашими специалистами для получения коммерческого предложения, расчета ветровых и весовых нагрузок, а также подбора полного комплекта монтажных элементов. Оперативная отгрузка по всей России.

Я принимаю Положение и даю на обработку персональных данных.

Опора СФГ-400-10,0-01-ц

Опора ТАНС.11.083.000

36300р.

Описание

Описание и характеристики:

Опора СФГ-400-10,0-01-ц металлическая расшифровка маркировки, конструкция:
С – силовая;
Ф – фланцевая;
Г – граненная.
Максимальное горизонтальное усилие, кг - 400;
Маркировка - СФГ-400-10,0-01-ц;
Номер чертежа - ТАНС.11.083.000;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 10;
Подвод питания - воздушний;
Наличие лючка - нет;
Способ установки - Фланцевая;
Количество отверстий на фланце - 8;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 400;
Межцентровое расстояние отверстий, мм - 310;
Вес, кг - 178;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора силовая фланцевая граненая СФГ-400-10,0-01-ц: высокомачтовая конструкция для магистралей и промышленных объектов.
Опора силовая фланцевая граненая СФГ-400-10,0-01-ц высотой 10 метров — это максимальная по высоте модель в линейке силовых граненых опор, предназначенная для комплексного решения задач наружного освещения и прокладки воздушных линий электропередач на крупных инфраструктурных объектах. Благодаря увеличенной высоте и усиленной конструкции, данная опора обеспечивает широкий радиус освещения и безопасный дорожный просвет, одновременно выдерживая горизонтальную нагрузку до 400 кгс для подвеса самонесущих изолированных проводов (СИП) и кабелей связи.
Расшифровка маркировки СФГ-400-10,0-01-ц
Для правильного подбора опоры под проект важно понимать значение каждого элемента маркировки:
С — силовая (конструкция рассчитана на восприятие горизонтальных нагрузок от натяжения проводов).
Ф — фланцевая (способ крепления к фундаменту через фланцевое соединение).
Г — граненая (многогранное сечение ствола, обеспечивающее высокую жесткость при минимальном весе).
400 — нормативная горизонтальная нагрузка в верхней точке опоры (400 кгс или 4 кН).
10,0 — номинальная высота ствола опоры (10 метров от уровня земли).
01 — модификация без лючка.
ц — антикоррозийное покрытие методом горячего цинкования.
Технические характеристики и преимущества 10-метровой опоры
Опора СФГ-400-10,0-01-ц производится с учетом повышенных требований к прочности и устойчивости для высотных конструкций:
Материал и технология изготовления: Ствол выполняется из конструкционной листовой стали толщиной 5–6 мм (увеличенная толщина для 10-метровой высоты) методом холодной многогранной гибки. Наличие одного продольного сварного шва, прошедшего ультразвуковой контроль, обеспечивает отличную сопротивляемость изгибающим моментам и ветровым нагрузкам на высоте 10 метров.
Несущая способность: Расчетная нагрузка 400 кгс в верхней точке позволяет надежно удерживать не только осветительное оборудование, но и натянутые провода СИП, кабели связи, а также тяжелые прожекторные мачты для заливающего освещения.
Долговечность: Обязательное горячее цинкование по ГОСТ 9.307-89 создает плотный защитный слой толщиной 80–120 мкм, устойчивый к механическим повреждениям при транспортировке и монтаже. Срок эксплуатации без капитального ремонта достигает 50 лет.
Фланцевый метод установки: Разъемное соединение с фундаментом позволяет оперативно монтировать опору с использованием автокрана, а в случае необходимости — быстро демонтировать её для замены или ремонта без разрушения бетонного основания.
Увеличенный дорожный просвет: Высота 10 метров обеспечивает безопасный габарит для проезда крупногабаритного транспорта и спецтехники под проводами СИП.
Сферы применения силовой опоры СФГ-400-10,0-01-ц
Благодаря максимальной высоте в линейке силовых опор, данная модель востребована на самых ответственных объектах:
магистральные автомобильные дороги I–II технических категорий с высокой интенсивностью движения;
транспортные развязки, мостовые переходы и путепроводы;
территории аэропортов, морских портов и речных вокзалов;
логистические хабов, складские комплексы класса А и В;
стадионы, спортивные арены и выставочные комплексы;
крупные промышленные предприятия и нефтегазовые объекты;
открытые парковки торговых центров и гипермаркетов;
линии наружного освещения вдоль железнодорожных путей и станций.
Отличия 10-метровой опоры от 9-метровых аналогов
При выборе между СФГ-400(90)-9,0-01-ц и СФГ-400-10,0-01-ц необходимо учитывать следующие преимущества 10-метровой модели:
Увеличенный радиус освещения: на 15–20% больше площадь покрытия одним светильником, что позволяет сократить количество опор на объекте.
Безопасный дорожный просвет: высота 10 метров обеспечивает беспрепятственный проезд крупногабаритного транспорта под проводами СИП.
Усиленная конструкция: увеличенная толщина стенки (5–6 мм против 4–5 мм у 9-метровых опор) для компенсации повышенных ветровых нагрузок на высоте.
Оптимально для магистралей: соответствие требованиям СП 116.13330 и ГОСТ Р 52289 для дорог I–II категорий.
Схемы подключения и безопасность
Конструкция опоры СФГ-400-10,0-01-ц предусматривает гибкие варианты прокладки коммуникаций:
Воздушная линия: подвес самонесущих изолированных проводов (СИП) на специальные кронштейны и анкерные зажимы в верхней части опоры. Допускается подвес до 4–6 проводов в зависимости от расчетной нагрузки.
Подземная прокладка: ввод бронированного кабеля внутрь ствола через нижний ревизионный люк для подключения установленных светильников. Внутри опоры можно разместить аппаратуру автоматического включения освещения (АУО), защитив её от вандалов и осадков.
Комбинирование этих схем позволяет создать единую инфраструктуру электроснабжения и освещения на объекте с максимальным уровнем безопасности.
Комплектация поставки и необходимые комплектующие
В базовую стоимость опоры СФГ-400-10,0-01-ц входит ствол с приварным фланцем и ревизионным люком. Для ввода конструкции в эксплуатацию необходимо дополнительно укомплектовать заказ следующими позициями:
Фундаментная закладная деталь (ЗДФ) — арматурный каркас с ответным фланцем и анкерными шпильками, бетонируемый в грунт. Для 10-метровой опоры требуется усиленный фундамент с увеличенными габаритами (обычно 1,2×1,2×2,0 м в зависимости от типа грунта).
Анкерный комплект метизов — гайки, шайбы и шпильки для надежного стягивания фланцев опоры и закладной детали.
Кронштейны и траверсы — для крепления светильников и подвеса проводов СИП (выбираются исходя из проекта освещения и количества проводов).
Анкерная арматура — зажимы для крепления СИП на опоре.
Почему выгодно заказать опору СФГ-400-10,0-01-ц у нас?
Мы реализуем сертифицированные силовые граненые опоры собственного производства, полностью соответствующие заявленным техническим условиям (ТУ) и ГОСТам. Модель СФГ-400-10,0-01-ц сочетает в себе максимальную высоту, высокую несущую способность и долговечность, что позволяет существенно сэкономить на строительстве, объединив в одной опоре функции освещения и опоры ЛЭП. Каждая опора рассчитывается индивидуально под ветровой район строительства, что гарантирует её безопасную эксплуатацию в любых климатических зонах РФ.
Свяжитесь с нашими инженерами для расчета ветровых нагрузок для вашего региона, подбора закладных деталей и формирования полной спецификации под ваш объект. Оперативная доставка по всей России. Предоставляем паспорта качества и сертификаты соответствия.

Я принимаю Положение и даю на обработку персональных данных.

Опора СФГ-400-10,0-02-ц

ТАНС.11.083.000-04

37100р.

Описание

Описание и характеристики:

Опора СФГ-400-10,0-02-ц металлическая расшифровка маркировки, конструкция:
С – силовая;
Ф – фланцевая;
Г – граненная.
Максимальное горизонтальное усилие, кг - 400;
Маркировка - СФГ-400-10,0-02-ц;
Номер чертежа - ТАНС.11.083.000-04;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 10;
Подвод питания - воздушний;
Наличие лючка - есть;
Способ установки - Фланцевая;
Количество отверстий на фланце - 8;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 400;
Межцентровое расстояние отверстий, мм - 310;
Вес, кг - 180;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора силовая фланцевая граненая СФГ-400-10,0-02-ц: надежность для магистралей и промышленных зон.
Опора силовая фланцевая граненая СФГ-400-10,0-02-ц высотой 10 метров — это высокомачтовая несущая конструкция премиум-класса, предназначенная для одновременного монтажа наружного освещения и подвеса воздушных линий электропередач (СИП). Модификация «02» отличается от базовой версии усиленным фланцевым узлом с увеличенным диаметром и измененной схемой крепежных отверстий, что обеспечивает максимальную устойчивость к экстремальным ветровым нагрузкам и совместимость со специализированными фундаментами.
Расшифровка маркировки СФГ-400-10,0-02-ц
Точное понимание индекса изделия позволяет инженерам и снабженцам избежать ошибок при проектировании:
С — силовая (конструкция рассчитана на восприятие растягивающих усилий от натяжения проводов).
Ф — фланцевая (разъемный тип крепления к бетонному основанию).
Г — граненая (многогранное коническое сечение ствола, повышающее жесткость на изгиб).
400 — нормативная горизонтальная нагрузка в верхней точке (400 кгс или 4 кН).
10,0 — проектная высота ствола от уровня земли (10 метров).
02 — модификация с лючком ревизионным.
ц — защитное покрытие методом горячего цинкования.
Технические характеристики и преимущества модификации 02
Для 10-метровой высоты, подверженной повышенным ветровым нагрузкам, к конструкции предъявляются особые требования:
Усиленный металлокаркас: Ствол изготавливается из конструкционной стали повышенной прочности толщиной 5–6 мм. Метод многогранной гибки с одним продольным сварным швом (прошедшим УЗК-контроль) гарантирует идеальную геометрию и сопротивление изгибающим моментам.
Модернизированный фланцевый узел: В модификации «02» увеличен диаметр фланца и количество анкерных отверстий по сравнению с версией «01». Это позволяет равномернее распределять опрокидывающий момент и использовать более мощные фундаментные закладные детали.
Антикоррозийная защита: Покрытие горячим цинкованием по ГОСТ 9.307-89 (толщина слоя 80–120 мкм) обеспечивает защиту от ржавчины на срок до 50 лет, даже в условиях агрессивной промышленной или морской среды.
Безопасный габитус: Высота 10 метров гарантирует соблюдение нормативного дорожного просвета для беспрепятственного проезда крупногабаритной и строительной техники под проводами.
Сферы применения 10-метровой силовой опоры
Благодаря сочетанию высоты и несущей способности, опора СФГ-400-10,0-02-ц востребована на стратегически важных объектах:
магистральные автомобильные дороги I–II категорий и сложные транспортные развязки;
территории аэропортов, морских и речных портов;
крупные логистические хабы, складские комплексы и нефтегазовые объекты;
спортивные арены, стадионы и выставочные центры (для монтажа прожекторных мачт);
линии электропередач (ВЛ 0,4 кВ) в коттеджных поселках и промышленных зонах;
регионы с высокой ветровой нагрузкой (II–IV ветровые районы), где требуется повышенный запас прочности фланцевого соединения.
Ключевые отличия модификации 02 от 01
При заказе критически важно учитывать конструктивные различия:
Геометрия фланца: у версии «02» диаметр фланца больше, а толщина металла может быть увеличена.
Крепежная схема: измененное количество и диаметр отверстий под анкерные шпильки (например, 8 или 12 отверстий вместо 6).
Совместимость: закладная деталь фундамента (ЗДФ) от модификации «01» не подойдет к опоре «02». Необходимо использовать строго соответствующую ЗДФ-02.
Схемы прокладки коммуникаций и безопасность
Конструкция позволяет реализовать комбинированный подвод электричества:
Воздушная трасса: монтаж проводов СИП и оптоволоконных кабелей связи на верхние траверсы с использованием сертифицированной анкерной арматуры.
Скрытый подвод: ввод бронированного силового кабеля внутрь полого ствола через нижний ревизионный люк. Полость опоры может использоваться для размещения аппаратуры автоматического управления освещением (АУО), защищая её от вандалов и осадков.
Комплектация: что потребуется для монтажа?
В базовую поставку входит только ствол опоры с приварным нижним фланцем и люком. Для полноценного ввода в эксплуатацию необходимо дополнительно заказать:
Закладную деталь фундамента (ЗДФ) — строго для модификации «02» (арматурный каркас с ответным фланцем).
Анкерный комплект метизов — шпильки, гайки и усиленные шайбы (количество должно строго соответствовать числу отверстий фланца «02»).
Верхнее монтажное оборудование — кронштейны или траверсы для светильников, а также узлы подвеса для проводов СИП.
Почему выгодно заказать опору СФГ-400-10,0-02-ц у нас?
Мы поставляем сертифицированные силовые граненые опоры напрямую от завода-изготовителя. Использование модели СФГ-400-10,0-02-ц позволяет оптимизировать бюджет проекта, объединив функции опоры ЛЭП и мачты освещения в одном изделии, при этом получив максимальный запас прочности фланцевого узла. Мы предоставляем полные пакеты документов (паспорта, сертификаты ГОСТ) и бесплатную консультацию по подбору фундамента под ваш тип грунта.
Свяжитесь с нашими инженерами для расчета ветровых нагрузок, подбора совместимой закладной детали и формирования коммерческого предложения. Оперативная отгрузка по всей России.

Я принимаю Положение и даю на обработку персональных данных.

Опора СФГ-700(90)-9,0-01-ц

ТАНС.11.073.000

43900р.

Описание

Описание и характеристики:

Опора СФГ-700(90)-9,0-01-ц металлическая расшифровка маркировки, конструкция:
С – силовая;
Ф – фланцевая;
Г – граненная.
Максимальное горизонтальное усилие, кг - 700;
Маркировка - СФГ-700(90)-9,0-01-ц;
Номер чертежа - ТАНС.11.073.000;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 9
Подвод питания - воздушний;
Наличие лючка - нет;
Способ установки - Фланцевая;
Количество отверстий на фланце - 8;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 495;
Межцентровое расстояние отверстий, мм - 380;
Вес, кг - 223;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора силовая фланцевая граненая СФГ-700(90)-9,0-01: усиленная конструкция для тяжелых ВЛ и магистрального освещения.
Опора силовая фланцевая граненая СФГ-700(90)-9,0-01 высотой 9 метров — это высокомачтовая несущая конструкция повышенной прочности, разработанная для одновременного монтажа наружного освещения и подвеса нагруженных воздушных линий электропередач (СИП). Ключевое преимущество данной модели — расчетная горизонтальная нагрузка в верхней точке до 700 кгс, что позволяет прокладывать более тяжелые пучки кабелей, увеличивать пролеты между опорами и эксплуатировать объект в регионах с повышенными ветровыми нагрузками.
Расшифровка маркировки СФГ-700(90)-9,0-01
Точное понимание индекса изделия позволяет инженерам и специалистам отделов снабжения избежать ошибок при проектировании и закупке:
С — силовая (конструкция воспринимает растягивающие усилия от натяжения проводов и тросов).
Ф — фланцевая (разъемный тип крепления к бетонному фундаменту).
Г — граненая (многогранное коническое сечение ствола, обеспечивающее высокую жесткость на изгиб и отличную аэродинамику).
700 — нормативная горизонтальная нагрузка в верхней точке опоры (700 кгс или ~7 кН).
(90) — тип конструктивного исполнения оголовка (конфигурация верхней площадки для монтажа траверс или кронштейнов).
9,0 — проектная высота ствола от уровня земли (9 метров).
01 — базовая модификация без лючка.
(Примечание: отсутствие индекса «ц» в базовой маркировке часто означает поставку с грунтовочным покрытием под последующую покраску, однако по запросу заказчика опора может быть изготовлена с покрытием методом горячего цинкования).
Технические характеристики и преимущества модели
Для обеспечения нагрузки в 700 кгс на высоте 9 метров к конструкции предъявляются повышенные требования:
Усиленный металлокаркас: Ствол изготавливается из конструкционной стали повышенной прочности (толщина стенки 5–6 мм). Метод многогранной гибки с одним продольным сварным швом, прошедшим ультразвуковой контроль (УЗК), гарантирует отсутствие слабых мест и высокое сопротивление изгибающим моментам.
Высокая несущая способность: В отличие от стандартных опор на 400 кгс, модель СФГ-700 позволяет подвешивать большее количество проводов СИП, тяжелые оптоволоконные линии связи или массивные прожекторные мачты без риска деформации ствола.
Долговечность: При заказе версии с горячим цинкованием (по ГОСТ 9.307-89) или нанесением многослойной полимерной краски, срок безаварийной эксплуатации конструкции составляет не менее 50 лет даже в агрессивных промышленных или приморских средах.
Скорость монтажа: Фланцевое соединение позволяет установить опору на подготовленный фундамент за 30–40 минут с использованием автокрана, полностью исключая сварочные работы на объекте.
Сферы применения усиленной опоры СФГ-700
Благодаря запасу прочности, эта модель востребована на объектах со сложными условиями эксплуатации:
магистральные автомобильные дороги и сложные транспортные развязки с длинными пролетами между опорами;
территории крупных промышленных предприятий, металлургических и химических комбинатов;
инфраструктура железнодорожных путей и станций (где требуется подвес нескольких линий связи и электроснабжения);
логистические хабы, порты и аэродромы;
регионы с высокой ветровой и гололедной нагрузкой (III–IV ветровые районы), где стандартные опоры могут не выдержать эксплуатационных напряжений.
Схемы прокладки коммуникаций и безопасность
Конструкция опоры СФГ-700(90)-9,0-01 предусматривает комбинированный и максимально безопасный подвод электричества:
Воздушная трасса: монтаж проводов СИП, тросов и кабелей связи на верхние траверсы с использованием сертифицированной анкерной арматуры.
Скрытый подвод: ввод бронированного силового кабеля внутрь полого ствола через нижний ревизионный люк. Полость опоры может использоваться для размещения аппаратуры автоматического управления освещением (АУО) или коммутационного оборудования, защищая его от вандалов, влаги и перепадов температур.
Комплектация: что потребуется для монтажа?
В базовую поставку входит только ствол опоры с приварным нижним фланцем и ревизионным люком. Для полноценного ввода объекта в эксплуатацию необходимо дополнительно заказать:
Закладную деталь фундамента (ЗДФ) — арматурный каркас с ответным фланцем, строго соответствующий модификации «01».
Анкерный комплект метизов — высокопрочные шпильки, гайки и усиленные шайбы для жесткого стягивания фланцев (количество должно соответствовать схеме отверстий «01»).
Верхнее монтажное оборудование — траверсы или кронштейны для крепления светильников, а также узлы подвеса для проводов СИП.
Почему выгодно заказать опору СФГ-700(90)-9,0-01 у нас?
Мы поставляем сертифицированные силовые граненые опоры напрямую от завода-изготовителя. Использование модели СФГ-700 позволяет оптимизировать бюджет проекта: за счет большей несущей способности можно увеличить расстояние между опорами (длину пролета), сократив их общее количество на трассе без потери надежности. Мы предоставляем полные пакеты документов (паспорта качества, сертификаты ГОСТ) и бесплатную инженерную консультацию по подбору фундамента под ваш тип грунта.
Свяжитесь с нашими специалистами для расчета ветровых нагрузок, подбора совместимой закладной детали и формирования коммерческого предложения. Оперативное производство и доставка по всей России.

Я принимаю Положение и даю на обработку персональных данных.

Опора СФГ-700(90)-9,0-02-ц

ТАНС.11.094.000

44400р.

Описание

Описание и характеристики:

Опора СФГ-700(90)-9,0-02-ц металлическая расшифровка маркировки, конструкция:
С – силовая;
Ф – фланцевая;
Г – граненная.
Максимальное горизонтальное усилие, кг - 700;
Маркировка - СФГ-700(90)-9,0-02-ц;
Номер чертежа - ТАНС.11.094.000;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 9;
Подвод питания - воздушний;
Наличие лючка - есть;
Способ установки - Фланцевая;
Количество отверстий на фланце - 8;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 495;
Межцентровое расстояние отверстий, мм - 380;
Вес, кг - 230;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора силовая фланцевая граненая СФГ-700(90)-9,0-02: усиленная мачта для тяжелых ВЛ и магистралей.
Опора силовая фланцевая граненая СФГ-700(90)-9,0-02 высотой 9 метров — это высокомачтовая несущая конструкция повышенной прочности, спроектированная для комплексного решения задач уличного освещения и прокладки нагруженных воздушных линий электропередач (СИП). Главным преимуществом данной модели является расчетная горизонтальная нагрузка в верхней точке до 700 кгс (~7 кН), что позволяет увеличивать пролеты между опорами, подвешивать тяжелые пучки кабелей связи и эксплуатировать объект в регионах с экстремальными ветровыми и гололедными условиями.
Расшифровка маркировки СФГ-700(90)-9,0-02
Понимание индекса изделия помогает инженерам и отделам снабжения избежать критических ошибок при проектировании:
С — силовая (воспринимает растягивающие усилия от натяжения проводов и тросов).
Ф — фланцевая (разъемное крепление к бетонному основанию).
Г — граненая (многогранное коническое сечение, обеспечивающее максимальную жесткость на изгиб и отличную аэродинамику).
700 — нормативная горизонтальная нагрузка в верхней точке (700 кгс).
(90) — тип конструктивного исполнения оголовка (конфигурация верхней площадки для монтажа траверс).
9,0 — проектная высота ствола от уровня земли (9 метров).
02 — модификация с лючком.
Примечание: Отсутствие индекса «ц» в базовой маркировке обычно означает поставку изделия с антикоррозийным грунтовочным покрытием под последующую окраску. По запросу заказчика возможно выполнение горячего цинкования по ГОСТ 9.307-89.
Технические характеристики и преимущества модификации 02
Для обеспечения нагрузки 700 кгс на высоте 9 метров к конструкции предъявляются повышенные требования надежности:
Усиленный металлокаркас: Ствол изготавливается из конструкционной стали повышенной прочности (толщина стенки 5–6 мм). Метод многогранной гибки с одним продольным сварным швом, прошедшим ультразвуковой контроль (УЗК), гарантирует отсутствие слабых мест.
Специфика модификации «02»: Усиленный фланец с увеличенным диаметром и измененной схемой отверстий обеспечивает более равномерное распределение опрокидывающего момента на фундамент. Это критически важно для сложных грунтов и высоких ветровых нагрузок.
Экономия на проекте: Высокая несущая способность позволяет увеличить расстояние между опорами (длину пролета), сократив их общее количество на трассе без потери надежности линии.
Скорость монтажа: Фланцевое соединение позволяет установить опору на подготовленный фундамент за 30–40 минут с использованием автокрана, полностью исключая сварочные работы на объекте.
Сферы применения усиленной опоры СФГ-700
Благодаря запасу прочности, эта модель востребована на стратегически важных и сложных объектах:
магистральные автомобильные дороги и сложные транспортные развязки с длинными пролетами;
инфраструктура железнодорожных путей и станций (где требуется подвес нескольких линий связи и контактной сети);
территории крупных промышленных предприятий, металлургических и химических комбинатов;
порты, аэродромы и логистические хабы;
регионы с высокой ветровой и гололедной нагрузкой (III–IV ветровые районы), где стандартные опоры на 400 кгс могут не выдержать эксплуатационных напряжений.
Ключевые отличия модификации 02 от 01
При заказе критически важно учитывать конструктивные различия:
Геометрия фланца: у версии «02» диаметр фланца и толщина металла увеличены для компенсации更高их нагрузок.
Крепежная схема: измененное количество и диаметр отверстий под анкерные шпильки.
Совместимость: закладная деталь фундамента (ЗДФ) от модификации «01» категорически не подойдет к опоре «02». Необходимо использовать строго соответствующую ЗДФ-02.
Схемы прокладки коммуникаций и безопасность
Конструкция опоры СФГ-700(90)-9,0-02 предусматривает комбинированный и максимально безопасный подвод электричества:
Воздушная трасса: монтаж проводов СИП, тросов и оптоволоконных кабелей на верхние траверсы с использованием сертифицированной анкерной арматуры.
Скрытый подвод: ввод бронированного силового кабеля внутрь полого ствола через нижний ревизионный люк. Полость опоры может использоваться для размещения аппаратуры автоматического управления освещением (АУО), защищая её от вандалов, влаги и перепадов температур.
Комплектация: что потребуется для монтажа?
В базовую поставку входит только ствол опоры с приварным нижним фланцем и ревизионным люком. Для полноценного ввода объекта в эксплуатацию необходимо дополнительно заказать:
Закладную деталь фундамента (ЗДФ) — арматурный каркас с ответным фланцем, разработанный строго для модификации «02».
Анкерный комплект метизов — высокопрочные шпильки, гайки и усиленные шайбы (количество должно строго соответствовать схеме отверстий фланца «02»).
Верхнее монтажное оборудование — траверсы или кронштейны для крепления светильников, а также узлы подвеса для проводов СИП.
Почему выгодно заказать опору СФГ-700(90)-9,0-02 у нас?
Мы поставляем сертифицированные силовые граненые опоры напрямую от завода-изготовителя. Использование модели СФГ-700 позволяет оптимизировать бюджет крупного инфраструктурного проекта, объединив функции опоры ЛЭП и мачты освещения в одном изделии с максимальным запасом прочности. Мы предоставляем полные пакеты документов (паспорта качества, сертификаты ГОСТ) и бесплатную инженерную консультацию по подбору фундамента под ваш тип грунта.
Свяжитесь с нашими специалистами для расчета ветровых нагрузок, подбора совместимой закладной детали и формирования коммерческого предложения. Оперативное производство и доставка по всей России.

Я принимаю Положение и даю на обработку персональных данных.

Опора СФГ-700-10,0-01-ц

ТАНС.11.082.000

52900р.

Описание

Описание и характеристики:

Опора СФГ-700-10,0-01-ц металлическая расшифровка маркировки, конструкция:
С – силовая;
Ф – фланцевая;
Г – граненная.
Максимальное горизонтальное усилие, кг - 700;
Маркировка - СФГ-700-10,0-01-ц;
Номер чертежа - ТАНС.11.082.000;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 10;
Подвод питания - воздушний;
Наличие лючка - нет;
Способ установки - Фланцевая;
Количество отверстий на фланце - 8;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 495;
Межцентровое расстояние отверстий, мм - 380;
Вес, кг - 270;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора силовая фланцевая граненая СФГ-700-10,0-01-ц: усиленная 10-метровая мачта для магистралей и промышленности.
Опора силовая фланцевая граненая СФГ-700-10,0-01-ц высотой 10 метров — это высокомачтовая несущая конструкция тяжелого класса, спроектированная для комплексного решения задач наружного освещения и прокладки нагруженных воздушных линий электропередач (ВЛ). Сочетание 10-метровой высоты и расчетной горизонтальной нагрузки 700 кгс позволяет значительно увеличивать расстояние между опорами (длину пролета), экономя на количестве фундаментов и монтажных работах, при сохранении высочайшего запаса прочности.
Расшифровка маркировки СФГ-700-10,0-01-ц
Точное понимание индекса изделия критически важно для проектировщиков и отделов снабжения:
С — силовая (конструкция воспринимает значительные растягивающие усилия от натяжения проводов и тросов).
Ф — фланцевая (разъемный тип крепления к бетонному основанию, исключающий сварку на объекте).
Г — граненая (многогранное коническое сечение ствола, обеспечивающее идеальную аэродинамику и сопротивление изгибу).
700 — нормативная горизонтальная нагрузка в верхней точке опоры (700 кгс или ~7 кН).
10,0 — проектная высота ствола от уровня земли (10 метров).
01 — базовая модификация без лючка.
Технические характеристики и ключевые преимущества
Для обеспечения нагрузки 700 кгс на высоте 10 метров к производству предъявляются повышенные требования:
Усиленный металлокаркас: Ствол изготавливается из конструкционной стали повышенной прочности (толщина стенки 5–6 мм). Метод многогранной гибки с одним продольным сварным швом, прошедшим ультразвуковой контроль (УЗК), гарантирует отсутствие слабых мест.
Экономия на проекте: Высокая несущая способность позволяет увеличивать пролеты между опорами до 40–60 метров (в зависимости от марки СИП и ветрового района), сокращая общее количество опор на трассе на 15–20%.
Абсолютная защита от коррозии: Покрытие горячим цинкованием по ГОСТ 9.307-89 (толщина слоя 80–120 мкм) обеспечивает срок безаварийной эксплуатации не менее 50 лет даже в условиях агрессивной промышленной или морской среды.
Безопасный дорожный просвет: Высота 10 метров гарантирует соблюдение нормативных габаритов для беспрепятственного проезда крупногабаритной строительной и спецтехники под проводами.
Сферы применения усиленной опоры СФГ-700
Благодаря повышенному запасу прочности, данная модель востребована на стратегически важных и сложных объектах:
магистральные автомобильные дороги I–II категорий и сложные транспортные развязки с длинными пролетами;
инфраструктура железнодорожных путей и станций (подвес нескольких линий связи и электроснабжения);
территории крупных промышленных предприятий, металлургических, химических и нефтегазовых комбинатов;
логистические хабы, морские и речные порты, аэродромы;
регионы с высокой ветровой и гололедной нагрузкой (III–IV ветровые районы), где стандартные опоры на 400 кгс могут не выдержать эксплуатационных напряжений.
Схемы прокладки коммуникаций и безопасность
Конструкция опоры СФГ-700-10,0-01-ц предусматривает комбинированный и максимально защищенный подвод электричества:
Воздушная трасса: монтаж пучков проводов СИП, оптоволоконных кабелей связи или тросов на верхние траверсы с использованием сертифицированной анкерной арматуры.
Скрытый подземный подвод: ввод бронированного силового кабеля внутрь полого ствола через нижний ревизионный люк. Полость опоры может использоваться для размещения аппаратуры автоматического управления освещением (АУО) или коммутационного оборудования, надежно защищая его от вандалов, влаги и перепадов температур.
Комплектация: что потребуется для монтажа?
В базовую поставку входит только ствол опоры с приварным нижним фланцем и ревизионным люком. Для полноценного ввода объекта в эксплуатацию необходимо дополнительно заказать:
Закладную деталь фундамента (ЗДФ) — арматурный каркас с ответным фланцем, строго соответствующий модификации «01» серии 700.
Анкерный комплект метизов — высокопрочные шпильки, гайки и усиленные шайбы для жесткого стягивания фланцев (количество должно строго соответствовать схеме отверстий «01»).
Верхнее монтажное оборудование — траверсы или кронштейны для крепления светильников, а также узлы подвеса для проводов СИП.
Почему выгодно заказать опору СФГ-700-10,0-01-ц у нас?
Мы поставляем сертифицированные силовые граненые опоры напрямую от завода-изготовителя. Использование модели СФГ-700-10,0-01-ц позволяет оптимизировать смету крупного проекта за счет сокращения количества опорных точек без потери надежности. Мы предоставляем полные пакеты документов (паспорта качества, сертификаты ГОСТ) и бесплатную инженерную консультацию по расчету фундамента под конкретный тип грунта и ветровой район.
Свяжитесь с нашими специалистами для расчета ветровых нагрузок, подбора совместимой закладной детали и формирования коммерческого предложения. Оперативное производство и доставка по всей России.

Я принимаю Положение и даю на обработку персональных данных.

Опора СФГ-700-10,0-02-ц

ТАНС.11.082.000

53700р.

Описание

Описание и характеристики:

Опора СФГ-700-10,0-02-ц металлическая расшифровка маркировки, конструкция:
С – силовая;
Ф – фланцевая;
Г – граненная.
Максимальное горизонтальное усилие, кг - 700;
Маркировка - СФГ-700-10,0-02-ц;
Номер чертежа - ТАНС.11.082.000;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 10;
Подвод питания - воздушний;
Наличие лючка - есть;
Способ установки - Фланцевая;
Количество отверстий на фланце - 8;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 495;
Межцентровое расстояние отверстий, мм - 380;
Вес, кг - 277;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора силовая фланцевая граненая СФГ-700-10,0-02-ц: усиленная 10-метровая мачта для сложных условий эксплуатации.
Опора силовая фланцевая граненая СФГ-700-10,0-02-ц высотой 10 метров — это высокомачтовая несущая конструкция тяжелого класса, спроектированная для работы в экстремальных условиях. Сочетание расчетной горизонтальной нагрузки 700 кгс и модернизированного фланцевого узла (модификация «02») позволяет значительно увеличивать расстояние между опорами (длину пролета), монтировать тяжелые пучки кабелей и гарантировать безопасность объекта в регионах с высокими ветровыми и гололедными нагрузками.
Расшифровка маркировки СФГ-700-10,0-02-ц
Точное понимание индекса изделия критически важно для проектировщиков, сметчиков и отделов снабжения:
С — силовая (конструкция воспринимает значительные растягивающие усилия от натяжения проводов и тросов).
Ф — фланцевая (разъемный тип крепления к бетонному основанию, исключающий сварочные работы на объекте).
Г — граненая (многогранное коническое сечение ствола, обеспечивающее идеальную аэродинамику и максимальное сопротивление изгибу).
700 — нормативная горизонтальная нагрузка в верхней точке опоры (700 кгс или ~7 кН).
10,0 — проектная высота ствола от уровня земли (10 метров).
02 — модификация с лючком.
ц — антикоррозийная защита методом горячего цинкования.
Технические характеристики и преимущества модификации 02
Для обеспечения нагрузки 700 кгс на высоте 10 метров к производству предъявляются повышенные требования:
Усиленный металлокаркас: Ствол изготавливается из конструкционной стали повышенной прочности (толщина стенки 5–6 мм). Метод многогранной гибки с одним продольным сварным швом, прошедшим ультразвуковой контроль (УЗК), гарантирует отсутствие слабых мест.
Модернизированный фланец: В версии «02» увеличен диаметр фланца и количество анкерных отверстий. Это позволяет использовать более мощные фундаментные закладные детали и повышает устойчивость к опрокидывающему моменту при штормовых ветрах.
Экономия на проекте: Высокая несущая способность позволяет увеличивать пролеты между опорами до 45–65 метров (в зависимости от марки СИП и ветрового района), сокращая общее количество опор и фундаментов на трассе на 15–25%.
Абсолютная защита от коррозии: Покрытие горячим цинкованием по ГОСТ 9.307-89 (толщина слоя 80–120 мкм) обеспечивает срок безаварийной эксплуатации не менее 50 лет даже в условиях агрессивной промышленной или приморской среды.
Безопасный дорожный просвет: Высота 10 метров гарантирует соблюдение нормативных габаритов для беспрепятственного проезда крупногабаритной строительной и спецтехники под проводами.
Сферы применения усиленной опоры СФГ-700
Благодаря повышенному запасу прочности и модификации «02», данная модель востребована на стратегически важных объектах:
магистральные автомобильные дороги I–II категорий и сложные транспортные развязки с длинными пролетами;
инфраструктура железнодорожных путей и станций (где требуется подвес нескольких линий связи и электроснабжения);
территории крупных промышленных предприятий, металлургических, химических и нефтегазовых комбинатов;
логистические хабы, морские и речные порты, аэродромы;
регионы с высокой ветровой и гололедной нагрузкой (III–IV ветровые районы), где стандартные опоры на 400 кгс или модификация «01» могут не выдержать пиковых эксплуатационных напряжений.
Ключевые отличия модификации 02 от 01
При заказе критически важно учитывать конструктивные различия, чтобы избежать проблем на этапе монтажа:
Геометрия фланца: у версии «02» диаметр фланца больше, а толщина металла увеличена для компенсации высоких нагрузок.
Крепежная схема: измененное количество и диаметр отверстий под анкерные шпильки (например, 8 или 12 отверстий вместо 6 у версии «01»).
Совместимость фундамента: закладная деталь (ЗДФ) от модификации «01» категорически не подойдет к опоре «02». Необходимо использовать строго соответствующую ЗДФ-02.
Схемы прокладки коммуникаций и безопасность
Конструкция опоры СФГ-700-10,0-02-ц предусматривает комбинированный и максимально защищенный подвод электричества:
Воздушная трасса: монтаж пучков проводов СИП, оптоволоконных кабелей связи или тросов на верхние траверсы с использованием сертифицированной анкерной арматуры.
Скрытый подземный подвод: ввод бронированного силового кабеля внутрь полого ствола через нижний ревизионный люк. Полость опоры может использоваться для размещения аппаратуры автоматического управления освещением (АУО) или коммутационного оборудования, надежно защищая его от вандалов, влаги и перепадов температур.
Комплектация: что потребуется для монтажа?
В базовую поставку входит только ствол опоры с приварным нижним фланцем и ревизионным люком. Для полноценного ввода объекта в эксплуатацию необходимо дополнительно заказать:
Закладную деталь фундамента (ЗДФ) — арматурный каркас с ответным фланцем, строго соответствующий модификации «02» серии 700.
Анкерный комплект метизов — высокопрочные шпильки, гайки и усиленные шайбы для жесткого стягивания фланцев (количество должно строго соответствовать схеме отверстий «02»).
Верхнее монтажное оборудование — траверсы или кронштейны для крепления светильников, а также узлы подвеса для проводов СИП.
Почему выгодно заказать опору СФГ-700-10,0-02-ц у нас?
Мы поставляем сертифицированные силовые граненые опоры напрямую от завода- izготовителя. Использование модели СФГ-700-10,0-02-ц позволяет оптимизировать смету крупного проекта за счет сокращения количества опорных точек без потери надежности, получая при этом максимальный запас прочности фланцевого узла. Мы предоставляем полные пакеты документов (паспорта качества, сертификаты ГОСТ) и бесплатную инженерную консультацию по расчету фундамента под конкретный тип грунта и ветровой район.
Свяжитесь с нашими специалистами для расчета ветровых нагрузок, подбора совместимой закладной детали (ЗДФ-02) и формирования коммерческого предложения. Оперативное производство и доставка по всей России.

Я принимаю Положение и даю на обработку персональных данных.

Опора ОГС-0,4-9

Опора граненая силовая 9 метров

43200.

Описание

Описание и характеристики:

Опора ОГС-0,4-9 металлическая расшифровка маркировки, конструкция:
О – силовая;
Г – граненная;
С - силовая.
Максимальное горизонтальное усилие, кг - 400;
Маркировка - ОГС-0,4-9;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 9;
Подвод питания - воздушний;
Наличие лючка - есть;
Способ установки - Фланцевая;
Количество отверстий на фланце - 6;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 500;
Межцентровое расстояние отверстий, мм - 420;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора граненая силовая ОГС-0,4-9: надежная основа для воздушных линий 0,4 кВ.
Опора граненая силовая ОГС-0,4-9 высотой 9 метров — это современная металлоконструкция, специально разработанная для строительства и реконструкции воздушных линий электропередач (ВЛ) напряжением 0,4 кВ. Благодаря граненому профилю ствола, опора сочетает в себе высокую несущую способность, эстетичный внешний вид и устойчивость к ветровым нагрузкам, что делает её достойной заменой классическим железобетонным стойкам СВ и трубчатым опорам устаревших конструкций.
Расшифровка маркировки ОГС-0,4-9
Понимание условного обозначения помогает точно идентифицировать изделие при проектировании и закупке:
О — осветительная (опора может использоваться также для монтажа светильников наружного освещения).
Г — граненая (ствол имеет многогранное коническое сечение, обеспечивающее высокую жесткость при минимальной массе).
С — силовая (конструкция рассчитана на восприятие растягивающих усилий от натяжения проводов).
0,4 — номинальное линейное напряжение воздушной линии (0,4 кВ, что соответствует стандартным сетям 380/220 В).
9 — номинальная высота опоры от уровня земли (9 метров).
Технические характеристики и ключевые преимущества
Опора ОГС-0,4-9 производится с учетом требований ПУЭ (Правил устройства электроустановок) и отраслевых стандартов:
Материал и технология изготовления: Ствол выполняется из конструкционной листовой стали толщиной 4–5 мм методом холодной многогранной гибки с одним продольным сварным швом, прошедшим контроль качества. Такая геометрия обеспечивает отличную сопротивляемость изгибающим моментам и кручению.
Высокая несущая способность: Опора рассчитана на подвес самонесущих изолированных проводов (СИП-1, СИП-2, СИП-4) и неизолированных проводов АС. Допускается подвес до 6–8 проводов в пролете (в зависимости от марки провода и ветрового района).
Антикоррозийная защита: По умолчанию опора поставляется с защитным лакокрасочным покрытием или грунтовкой. По запросу заказчика выполняется горячее цинкование по ГОСТ 9.307-89, обеспечивающее срок службы до 50 лет без ремонта.
Удобство транспортировки и монтажа: Граненая конструкция позволяет вкладывать опоры меньшего диаметра в большие (телескопическая схема), что сокращает объем перевозок. На объекте секции соединяются фланцевым или штыревым стыком.
Эстетика и компактность: Многогранный профиль занимает меньше места при установке в стесненных условиях городских улиц, дворов и парковых зон по сравнению с круглыми трубчатыми или железобетонными опорами.
Сферы применения опоры ОГС-0,4-9
Данная модель востребована там, где требуется надежная и долговечная основа для низковольтных линий:
строительство и реконструкция воздушных линий электропередач (ВЛ) напряжением 0,4 кВ в жилых кварталах;
электроснабжение коттеджных поселков, садовых товариществ (СНТ) и дачных массивов;
подвод электричества к промышленным предприятиям, торговым центрам и складским комплексам;
освещение улиц, дорог, парковок и пешеходных зон с одновременным подвесом питающих кабелей;
линии наружного освещения вдоль железнодорожных путей и автодорог местного значения;
территории с ограниченным пространством для монтажа (узкие проезды, тротуары).
Конструктивные особенности и монтаж
Опора ОГС-0,4-9 может поставляться в двух исполнениях по способу установки:
Фланцевая (ОГСф) — крепление к бетонному фундаменту через закладную деталь и фланец. Преимущество — скорость монтажа и возможность замены без разрушения основания.
Прямостоечная (ОГСт) — заглубление нижней части ствола непосредственно в грунт с последующим бетонированием. Преимущество — отсутствие фланцевого узла, что снижает стоимость и упрощает конструкцию.
В верхней части опоры предусмотрены отверстия или площадки для монтажа:
траверс для подвеса проводов СИП;
кронштейнов для уличных светильников;
крюков и изоляторов.
Комплектация поставки
В стандартную поставку входит ствол опоры ОГС-0,4-9 (целиком или секционный). Для ввода в эксплуатацию необходимо дополнительно заказать:
Фундаментную закладную деталь (ЗДФ) — для фланцевого исполнения.
Анкерный комплект метизов — шпильки, гайки, шайбы.
Верхнее монтажное оборудование — траверсы, кронштейны, крюки, анкерные зажимы для СИП.
Защитное покрытие — по запросу выполняется горячее цинкование или покраска в цвет RAL.
Почему выгодно заказать опору ОГС-0,4-9 у нас?
Мы реализуем сертифицированные граненые силовые опоры собственного производства, полностью соответствующие техническим условиям и ГОСТам. Модель ОГС-0,4-9 — это оптимальное соотношение цены, долговечности и несущей способности для строительства ВЛ 0,4 кВ. По сравнению с железобетонными стойками СВ, граненые опоры легче, эстетичнее и проще в монтаже, а по сравнению с круглыми трубчатыми — обладают большей жесткостью при меньшей массе металла.
Мы предоставляем паспорта качества, сертификаты соответствия, чертежи и бесплатную инженерную консультацию по подбору фундамента под конкретный тип грунта и ветровой район.
Свяжитесь с нашими специалистами для расчета стоимости, подбора комплектующих и формирования коммерческого предложения. Оперативное производство и доставка по всей России.

Я принимаю Положение и даю на обработку персональных данных.

Опора ОГС-0,4-10

Опора граненая силовая 10 метров

47000.

Описание

Описание и характеристики:

Опора ОГС-0,4-10 металлическая расшифровка маркировки, конструкция:
О – силовая;
Г – граненная;
С - силовая.
Максимальное горизонтальное усилие, кг - 400;
Маркировка - ОГС-0,4-10;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 10;
Подвод питания - воздушний;
Наличие лючка - есть;
Способ установки - Фланцевая;
Количество отверстий на фланце - 6;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 500;
Межцентровое расстояние отверстий, мм - 420;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора граненая силовая ОГС-0,4-10: современная замена железобетону для ВЛ 0,4 кВ.
Опора граненая силовая ОГС-0,4-10 с высотой надземной части 10 метров — это высокопрочная металлическая конструкция, разработанная для прокладки воздушных линий электропередач (ВЛ) напряжением 0,4 кВ и монтажа наружного освещения. Данная модель является современной, легкой и долговечной альтернативой тяжелым железобетонным стойкам (таким как СВ-110). Увеличенная высота обеспечивает больший дорожный просвет, позволяет пересекать сложные препятствия и увеличивать длину пролетов между опорами.
Расшифровка маркировки ОГС-0,4-10
Для корректного составления смет и проектной документации важно понимать значение индексов:
О — опора (осветительная / для ЛЭП).
Г — граненая (многогранный конический профиль ствола, повышающий жесткость и аэродинамическую устойчивость).
С — силовая (ствол рассчитан на восприятие продольных и поперечных нагрузок от натяжения проводов СИП).
0,4 — класс номинального напряжения воздушной линии (0,4 кВ / 380/220 В).
10 — номинальная высота надземной части опоры (10 метров).
Технические характеристики и ключевые преимущества
Переход с железобетона на граненые стальные опоры ОГС-0,4-10 дает ряд существенных инженерных и экономических преимуществ:
Материал и геометрия: Ствол изготавливается из листовой стали (толщиной 4–5 мм и более) методом холодной гибки. Многогранный профиль работает как ребро жесткости, отлично сопротивляясь ветровым и гололедным нагрузкам.
Малый вес: Металлическая опора в 2,5–3 раза легче железобетонного аналога. Это радикально снижает затраты на логистику (на одной машине можно перевезти больше опор) и монтаж (не всегда требуется тяжелая крановая техника).
Безопасность и просвет: Высота 10 метров гарантирует соблюдение габаритов приближения строений и безопасный проезд крупногабаритной спецтехники под проводами.
Антикоррозийная защита: Базовое исполнение предполагает грунтовку/покраску. Однако опция горячего цинкования (ГОСТ 9.307-89) увеличивает срок службы до 50 лет, полностью исключая необходимость периодической подкраски ствола.
Эстетика: Аккуратный многогранный ствол эстетично смотрится в городской черте, коттеджных поселках и на современных промышленных объектах.
Сферы применения 10-метровой опоры ОГС
Благодаря увеличенной высоте и силовому исполнению, модель востребована на следующих объектах:
строительство и реконструкция распределительных сетей 0,4 кВ в частном секторе и СНТ;
электроснабжение объектов дорожной инфраструктуры (освещение трасс с одновременным транзитом электроэнергии);
переходы ВЛ через автомобильные дороги, железнодорожные пути и небольшие водные преграды (где требуется увеличенный габарит);
территории промышленных предприятий, складских логистических комплексов и портов;
замена аварийных и морально устаревших железобетонных опор СВ-95 и СВ-110 без потери надежности линии.
Варианты исполнения и монтажа
Опоры ОГС-0,4-10 производятся в двух основных модификациях, выбор которых зависит от типа грунта и проекта:
Фланцевая (ОГСф): Опора имеет приварной фланец в нижней части и крепится к заранее забетонированной закладной детали (ЗДФ). Позволяет легко заменить опору в случае ДТП без разрушения фундамента.
Прямостоечная / Вкапываемая (ОГСт): Нижняя часть ствола имеет увеличенную длину (обычно +2,0...2,5 метра к надземной части) и бетонируется непосредственно в подготовленный котлован. Более дешевый вариант, не требующий покупки закладной детали.
В верхней части (оголовке) предусмотрены отверстия или площадки для монтажа траверс, крюков и кронштейнов под светильники.
Комплектация: что необходимо для ввода ВЛ в эксплуатацию?
В базовую стоимость входит только ствол опоры. Для полноценного монтажа воздушной линии 0,4 кВ потребуется заказать линейную арматуру и крепеж:
Фундаментный блок (ЗДФ) — для фланцевого исполнения.
Линейная арматура для СИП — анкерные и поддерживающие зажимы, прокалывающие зажимы, крюки.
Траверсы и кронштейны — для изоляции проводов от заземленного тела опоры и монтажа светильников.
Метизы и болтовые соединения — для сборки узлов на высоте.
Почему выгодно заказать опору ОГС-0,4-10 у нас?
Мы являемся производителем сертифицированных граненых силовых опор. Модель ОГС-0,4-10 — это инвестиция в надежность электросетей: она не трескается при транспортировке (в отличие от бетона), не разрушается от вибраций и микроударов, а ее монтаж занимает считанные часы. Мы предоставляем полный пакет исполнительной документации, паспорта качества и помогаем с подбором цинкового покрытия под климатические условия вашего региона.
Оставьте заявку на расчет спецификации ВЛ 0,4 кВ. Наши инженеры подберут оптимальное исполнение (фланец/прямостой), рассчитают ветровые нагрузки и предложат лучшую цену с доставкой по РФ.

Я принимаю Положение и даю на обработку персональных данных.

Опора ОГС-0,7-9

Опора граненая силовая 9 метров

45600.

Описание

Описание и характеристики:

Опора ОГС-0,7-9 металлическая расшифровка маркировки, конструкция:
О – силовая;
Г – граненная;
С - силовая.
Максимальное горизонтальное усилие, кг - 700;
Маркировка - ОГС-0,7-9;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 9;
Подвод питания - воздушний;
Наличие лючка - есть;
Способ установки - Фланцевая;
Количество отверстий на фланце - 6;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 500;
Межцентровое расстояние отверстий, мм - 420;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора граненая силовая ОГС-0,7-9: надежное решение для промышленных ВЛ 0,7 кВ.
Опора граненая силовая ОГС-0,7-9 высотой 9 метров — это специализированная металлоконструкция, разработанная для строительства воздушных линий электропередач (ВЛ) напряжением до 0,7 кВ (660 В). Благодаря граненому профилю ствола и усиленной несущей способности, опора идеально подходит для электроснабжения промышленных предприятий, горнодобывающих объектов и производственных комплексов, где применяются сети повышенного напряжения 660 В. Многогранная геометрия обеспечивает оптимальное соотношение прочности, веса и аэродинамических характеристик.
Расшифровка маркировки ОГС-0,7-9
Понимание условного обозначения помогает точно идентифицировать изделие при проектировании и закупке:
О — осветительная (опора может использоваться также для монтажа светильников наружного освещения).
Г — граненая (ствол имеет многогранное коническое сечение, обеспечивающее высокую жесткость при минимальной массе).
С — силовая (конструкция рассчитана на восприятие растягивающих усилий от натяжения проводов).
0,7 — номинальное линейное напряжение воздушной линии (0,7 кВ, что соответствует промышленным сетям 660/380 В).
9 — номинальная высота опоры от уровня земли (9 метров).
Технические характеристики и ключевые преимущества
Опора ОГС-0,7-9 производится с учетом требований ПУЭ (Правил устройства электроустановок) и отраслевых стандартов для промышленных сетей:
Материал и технология изготовления: Ствол выполняется из конструкционной листовой стали толщиной 4–6 мм методом холодной многогранной гибки с одним продольным сварным швом, прошедшим контроль качества. Такая геометрия обеспечивает отличную сопротивляемость изгибающим моментам и кручению.
Высокая несущая способность: Опора рассчитана на подвес самонесущих изолированных проводов (СИП-1, СИП-2, СИП-4) и неизолированных проводов АС. Допускается подвес до 6–10 проводов в пролете (в зависимости от марки провода и ветрового района).
Повышенная электрическая прочность: Конструкция адаптирована для работы в сетях 660 В, что требует увеличенных расстояний между проводами и применения специализированной линейной арматуры.
Антикоррозийная защита: По умолчанию опора поставляется с защитным лакокрасочным покрытием или грунтовкой. По запросу заказчика выполняется горячее цинкование по ГОСТ 9.307-89, обеспечивающее срок службы до 50 лет без ремонта.
Удобство транспортировки и монтажа: Граненая конструкция позволяет вкладывать опоры меньшего диаметра в большие (телескопическая схема), что сокращает объем перевозок. На объекте секции соединяются фланцевым или штыревым стыком.
Сферы применения опоры ОГС-0,7-9
Данная модель востребована на объектах с промышленными сетями повышенного напряжения:
строительство и реконструкция воздушных линий электропередач (ВЛ) напряжением 0,7 кВ (660 В) на промышленных предприятиях;
электроснабжение горнодобывающих объектов, карьеров и шахт (где часто применяются сети 660 В);
подвод электричества к производственным цехам, заводским территориям и промышленным зонам;
электроснабжение насосных станций, компрессорных установок и другого промышленного оборудования;
освещение промышленных площадок, складских комплексов и логистических центров с одновременным подвесом питающих кабелей;
линии наружного освещения вдоль подъездных путей к предприятиям и автодорог промышленного назначения;
объекты нефтегазового сектора и металлургической промышленности.
Конструктивные особенности и монтаж
Опора ОГС-0,7-9 может поставляться в двух исполнениях по способу установки:
Фланцевая (ОГСф) — крепление к бетонному фундаменту через закладную деталь и фланец. Преимущество — скорость монтажа и возможность замены без разрушения основания.
Прямостоечная (ОГСт) — заглубление нижней части ствола непосредственно в грунт с последующим бетонированием. Преимущество — отсутствие фланцевого узла, что снижает стоимость и упрощает конструкцию.
В верхней части опоры предусмотрены отверстия или площадки для монтажа:
траверс для подвеса проводов СИП с увеличенными расстояниями между ними (для сетей 660 В);
кронштейнов для уличных светильников;
крюков и изоляторов повышенной электрической прочности.
Комплектация поставки
В стандартную поставку входит ствол опоры ОГС-0,7-9 (целиком или секционный). Для ввода в эксплуатацию необходимо дополнительно заказать:
Фундаментную закладную деталь (ЗДФ) — для фланцевого исполнения.
Анкерный комплект метизов — шпильки, гайки, шайбы.
Верхнее монтажное оборудование — траверсы, кронштейны, крюки, анкерные зажимы для СИП, изоляторы для сетей 660 В.
Защитное покрытие — по запросу выполняется горячее цинкование или покраска в цвет RAL.
Почему выгодно заказать опору ОГС-0,7-9 у нас?
Мы реализуем сертифицированные граненые силовые опоры собственного производства, полностью соответствующие техническим условиям и ГОСТам. Модель ОГС-0,7-9 — это оптимальное решение для промышленных сетей 660 В, сочетающее высокую несущую способность, электрическую прочность и долговечность. По сравнению с железобетонными стойками СВ, граненые опоры легче, эстетичнее и проще в монтаже, а по сравнению с круглыми трубчатыми — обладают большей жесткостью при меньшей массе металла.
Мы предоставляем паспорта качества, сертификаты соответствия, чертежи и бесплатную инженерную консультацию по подбору фундамента под конкретный тип грунта и ветровой район, а также по выбору линейной арматуры для сетей 660 В.
Свяжитесь с нашими специалистами для расчета стоимости, подбора комплектующих и формирования коммерческого предложения. Оперативное производство и доставка по всей России.

Я принимаю Положение и даю на обработку персональных данных.

Опора ОГС-0,7-10

Опора граненая силовая 10 метров

49500.

Описание

Описание и характеристики:

Опора ОГС-0,7-10 металлическая расшифровка маркировки, конструкция:
О – силовая;
Г – граненная;
С - силовая.
Максимальное горизонтальное усилие, кг - 700;
Маркировка - ОГС-0,7-10;
Назначение – Силовая, уличная;
Конструкция - Многогранные;
Тип - Граненая;
Высота, м - 10;
Подвод питания - воздушний;
Наличие лючка - есть;
Способ установки - Фланцевая;
Количество отверстий на фланце - 6;
Материал – Сталь, Листовой прокат ГОСТ 14637-89;
Покрытие - Горячее оцинкование по ГОСТ 9.307-89;
Размер фланца, мм – 500;
Межцентровое расстояние отверстий, мм - 420;
Фланец - круглый;
Минимальный заказ, шт – 1.

Опора силовая граненая ОГС-0,7-10: высокомачтовая конструкция для освещения с подвесом легких кабелей
Опора силовая граненая ОГС-0,7-10 высотой 10 метров — это специализированная светоопорная конструкция, разработанная для организации качественного наружного освещения на протяженных участках с одновременным подвесом легких кабелей связи, оптоволоконных линий или самонесущих изолированных проводов (СИП) малых сечений. Благодаря оптимальному сочетанию большой высоты (10 метров) и расчетной нагрузки 0,7 кН (около 70 кгс), данная модель обеспечивает широкий радиус светового покрытия при минимальной материалоемкости, что делает её экономически выгодным решением для крупных инфраструктурных проектов.
Расшифровка маркировки ОГС-0,7-10
Понимание индексации изделия помогает точно подобрать опору под конкретные технические условия:
О — опора наружного освещения.
Г — граненая (многогранное коническое сечение ствола, обеспечивающее высокую жесткость и отличные аэродинамические свойства).
С — силовая (конструкция рассчитана на восприятие горизонтальных нагрузок от натяжения проводов и кабелей).
0,7 — нормативная горизонтальная нагрузка в верхней точке опоры (0,7 кН или ~70 кгс).
10 — номинальная высота ствола от уровня земли (10 метров).
Технические характеристики и преимущества 10-метровой опоры
Опора ОГС-0,7-10 производится с учетом требований к высотным конструкциям с умеренными нагрузками:
Материал и технология: Ствол изготавливается из конструкционной листовой стали толщиной 3–4 мм методом холодной многогранной гибки. Наличие одного продольного сварного шва, прошедшего контроль качества, обеспечивает оптимальное соотношение прочности и веса конструкции.
Оптимальная несущая способность: Расчетная нагрузка 0,7 кН (70 кгс) позволяет подвешивать легкие кабели связи, оптоволоконные линии, одиночные провода СИП малых сечений (например, СИП-4 2х16) и комплекты осветительного оборудования без избыточного утяжеления конструкции.
Увеличенный радиус освещения: Высота 10 метров обеспечивает площадь покрытия одним светильником на 20–30% больше по сравнению с 8-метровыми аналогами, что позволяет сократить общее количество опор на объекте.
Антикоррозийная защита: Покрытие методом горячего цинкования по ГОСТ 9.307-89 (толщина слоя 80–120 мкм) или нанесение многослойной полимерной краски гарантирует срок службы не менее 50 лет в любых климатических условиях.
Экономическая эффективность: За счет меньшей материалоемкости (по сравнению с опорами на 400–700 кгс) стоимость ОГС-0,7-10 значительно ниже, что снижает сметную стоимость проекта без потери функциональности.
Сферы применения силовой граненой опоры ОГС-0,7-10
Благодаря сочетанию высоты и умеренной несущей способности, опора востребована на объектах с требованиями к освещению больших площадей и подвесу легких коммуникаций:
автомобильные дороги III–IV технических категорий и подъездные пути;
территории жилых комплексов, коттеджных поселков и микрорайонов;
парковки торговых центров, рынков и общественных зданий;
пешеходные зоны, парки и скверы с протяженными аллеями;
промышленные территории с необходимостью прокладки оптоволоконных линий связи;
спортивные площадки, школьные дворы и детские учреждения;
периметры складских комплексов и логистических центров (для освещения и видеонаблюдения).
Отличия ОГС-0,7-10 от опор серии СФГ
При выборе между ОГС-0,7-10 и опорами СФГ-400/СФГ-700 необходимо учитывать следующие различия:
Несущая способность: ОГС-0,7-10 рассчитана на нагрузку 70 кгс, тогда как СФГ-400 выдерживает 400 кгс, а СФГ-700 — 700 кгс.
Назначение: ОГС-0,7-10 предназначена для легких кабелей и проводов, СФГ-400/700 — для нагруженных воздушных линий с множеством проводов СИП.
Стоимость: ОГС-0,7-10 значительно дешевле за счет меньшей материалоемкости (тоньше стенка ствола, меньше металла).
Применение: ОГС-0,7-10 оптимальна для освещения с подвесом оптоволокна или одиночного СИП, СФГ — для полноценных ВЛ 0,4 кВ.
Схемы прокладки коммуникаций и безопасность
Конструкция опоры ОГС-0,7-10 предусматривает комбинированный подвод электричества и данных:
Воздушная трасса: монтаж легких кабелей связи, оптоволокна или одиночных проводов СИП на верхние кронштейны с использованием анкерной арматуры.
Скрытый подвод: ввод бронированного силового кабеля внутрь полого ствола через нижний ревизионный люк. Полость опоры может использоваться для размещения аппаратуры автоматического управления освещением (АУО) или коммутационного оборудования, защищая его от вандалов и атмосферных воздействий.
Комплектация: что потребуется для монтажа?
В базовую поставку входит ствол опоры с ревизионным люком. В зависимости от типа монтажа (фланцевый или прямостоечный), для ввода объекта в эксплуатацию необходимо дополнительно заказать:
Фундаментную закладную деталь (ЗДФ) — для фланцевого крепления (арматурный каркас с ответным фланцем) или анкерный комплект для прямостоечной установки.
Анкерный комплект метизов — шпильки, гайки и шайбы для фланцевого соединения (если применимо).
Верхнее монтажное оборудование — кронштейны для крепления светильников и узлы подвеса для кабелей/проводов.
Почему выгодно заказать опору ОГС-0,7-10 у нас?
Мы поставляем сертифицированные силовые граненые опоры напрямую от завода-изготовителя. Модель ОГС-0,7-10 позволяет существенно сэкономить бюджет проекта за счет оптимального соотношения высоты и несущей способности: вы получаете 10-метровую опору для качественного освещения с возможностью подвеса легких кабелей по цене, значительно ниже, чем у усиленных аналогов. Мы предоставляем полные пакеты документов (паспорта качества, сертификаты ГОСТ) и бесплатную инженерную консультацию по подбору фундамента и комплектующих.
Свяжитесь с нашими специалистами для расчета необходимого количества опор, подбора кронштейнов и формирования коммерческого предложения. Оперативное производство и доставка по всей России.

Я принимаю Положение и даю на обработку персональных данных.

Частые вопросы

Опора НФГ защищена от коррозии методом горячего цинкования по ГОСТ 9.307.-89
Благодаря горячему цинкованию по ГОСТ 9.307-89, образуется химически стойкий сплав цинка и железа. Покрытие наносится равномерным слоем как снаружи, так и внутри трубы, что делает опору неуязвимой к влаге, реагентам и перепадам температур.

Нет, из-за разницы в нагрузках и геометрии фланца необходимо использовать ЗДФ, разработанную специально для серии СФГ-700

Продаем от одной штуки

Главное отличие — в назначении и допустимых нагрузках. Силовая опора СФГ рассчитана на подвес самонесущего изолированного провода (СИП) и выдерживает значительные растягивающие нагрузки от натянутых кабелей. Она имеет усиленный фланец, специальное отверстие для воздушного ввода и точку заземления. Несиловая опора НФГ предназначена только для монтажа светильников, камер и датчиков — подвес любых проводов на нее категорически запрещен. Кабель подводится только подземным способом.

Кабель прокладывается подземным способом в траншее (глубина 0,7–1,0 м) и заводится внутрь ствола опоры через ревизионный люк в нижней части. В силовых опорах СФГ и ОГС дополнительно предусмотрено отверстие для воздушного ввода кабеля.

Да, мы организуем доставку по всей территории РФ. Также возможен самовывоз с производства. Стоимость доставки рассчитывается индивидуально в зависимости от объема и региона доставки.

Стандартные опоры рассчитаны на ветровые районы I–V по СП 20.13330.2016 (актуализированный СНиП 2.01.07-85*). Для VI и VII ветровых районов (прибрежные зоны, горные местности) мы изготавливаем усиленные конструкции по индивидуальному расчету.

Да, это возможно. Для этого используются многоконсольные кронштейны (2, 3, 4 и более рожков). На силовые опоры СФГ дополнительно можно крепить рекламные конструкции, информационные табло и другое оборудование массой до нескольких сотен килограмм (зависит от модели).

Усиленная конструкция ствола и фланца, позволяющая выдерживать нагрузку 700 кгс вместо 400 кгс, что дает возможность увеличивать пролеты между опорами

Для провода СИП-4 стандартный пролет составляет 40-50 метров, но точный расчет зависит от ветрового района и количества проводов.

ООО "ОПТ-СтройИндустрия"

Краснодар, ул Просторная 11

Artem423@mail.ru

8 (962) 851- 35-38

Заказать звонок

Наверх
