Технические характеристики опоры НФГ-8,0-05-ц	Значение
Н	Несиловая
Ф	Фланцевая
Г	Граненая
Маркировка	НФГ-8,0-05-ц
Назначение	Несиловая, уличная
Конструкция	Многогранная
Способ установки	Фланцевая
Высота, м	8
Количество отверстий на фланце	4
Размер фланца, мм	300х300
Межцентровое расстояние отверстий, мм	200
Материал	Сталь, Листовой прокат ГОСТ 14637-89
Покрытие	Горячее оцинкование по ГОСТ 9.307-89
Вес, кг	94

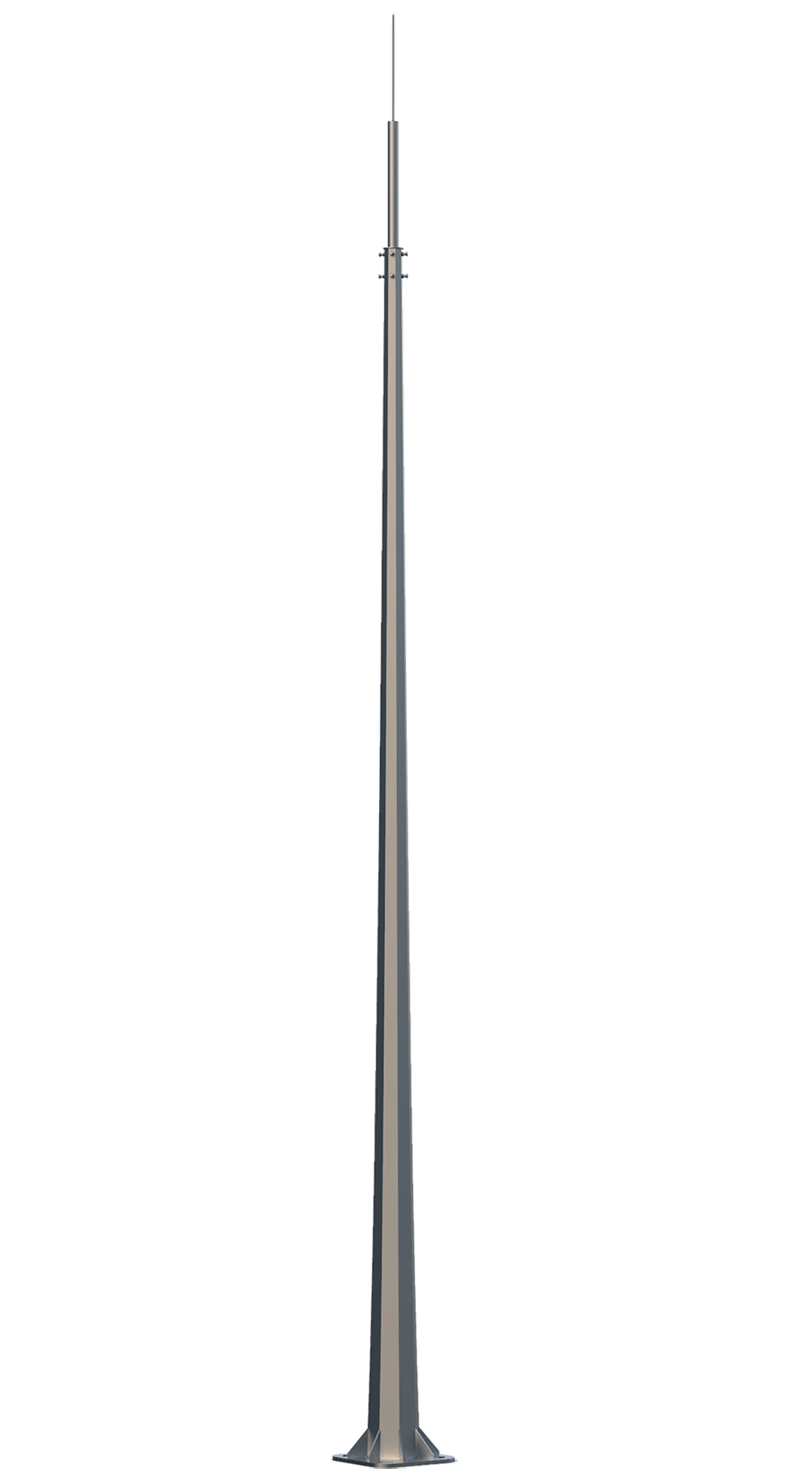

Опора несиловая фланцевая граненая НФГ-8,0-05-ц: для магистралей, площадей и крупных объектов

Опора несиловая фланцевая граненая НФГ-8,0-05-ц — это мощная и устойчивая металлоконструкция увеличенной высоты, специально разработанная для освещения протяженных участков и открытых территорий. Благодаря высоте около 8 метров и многогранному профилю, опора обеспечивает широкий радиус рассеивания света и успешно противостоит значительным ветровым нагрузкам. Модель активно применяется для оснащения городских магистралей, транспортных развязок, больших парковок, стадионов, промышленных площадок и торговых центров.

Технические преимущества опоры НФГ-8,0-05-ц

Конструкция сочетает в себе инженерную надежность и долговечность, соответствующую самым строгим отраслевым стандартам:
Усиленная геометрия: Изготавливается из листовой стали толщиной 3–4 мм методом многогранной гибки. Граненый конический профиль придает стволу высокую жесткость на излом и отличную аэродинамику, что критически важно для высоких опор.
Надежный сварной шов: Наличие одного продольного шва, выполненного автоматической сваркой, гарантирует равномерное распределение нагрузок по всей высоте изделия.
Максимальная защита от коррозии: Покрытие наносится методом горячего цинкования согласно ГОСТ 9.307-89. Такая обработка обеспечивает срок безаварийной эксплуатации до 50 лет даже в регионах с высокой влажностью и агрессивной промышленной атмосферой.
Фланцевый метод установки: Позволяет оперативно монтировать опору на железобетонный фундамент и при необходимости быстро производить замену ствола без разрушения основания.

Назначение и области применения

Опора НФГ-8,0-05-ц является несиловой и предназначена для установки следующего оборудования:
высоких мачтовых и консольных LED-светильников для дорожного освещения;
мощных прожекторных установок для спортивных объектов и складских терминалов;
систем интеллектуального видеонаблюдения и контроля периметра;
антенного оборудования, громкоговорителей и метеодатчиков.
Важно: Конструкция не предназначена для подвеса воздушных проводов (СИП) и кабелей связи. Использование опоры в качестве опоры ВЛ категорически запрещено правилами эксплуатации электроустановок.

Безопасная схема подключения

Питание всех установленных устройств осуществляется подземным способом. Силовой кабель прокладывается в траншее и заводится внутрь полого ствола через ревизионный люк, расположенный в нижней части опоры (в зоне закладной детали). Такое решение защищает токоведущие части от вандалов, атмосферных осадков и механических повреждений, а также упрощает обслуживание электрических соединений.

Комплектация поставки и монтажа

В стандартную поставку входит только ствол опоры НФГ-8,0-05-ц с приварным нижним фланцем и ревизионным люком. Для корректного выполнения строительно-монтажных работ необходимо дополнительно приобрести:
Фундаментную закладную деталь (ЗДФ) — металлический каркас с анкерной корзиной, который бетонируется в грунт.
Комплект анкерного крепежа (шпильки, гайки, плоские и пружинные шайбы) для фланцевого соединения.

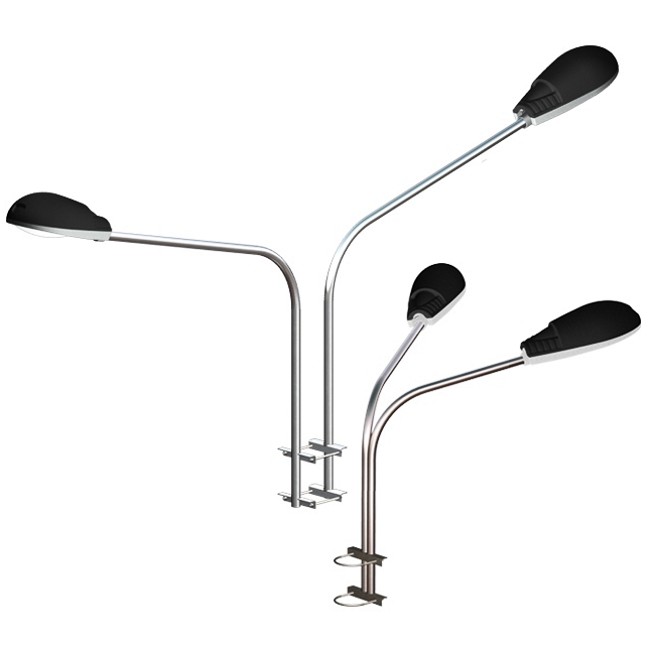

Верхний кронштейн (консоль) — подбирается индивидуально в зависимости от количества, типа и веса устанавливаемых светильников или камер.

Почему выбирают опору НФГ-8,0-05-ц?

Высокие граненые опоры НФГ-8,0-05-ц — это экономически выгодное решение для задач, где требуется обеспечить освещение большой площади с минимальным количеством точек установки. Сочетание фланцевого монтажа, горячего цинкования и продуманной геометрии делает эту модель одной из самых востребованных в инфраструктурном строительстве.
Свяжитесь с нашими инженерами для расчета ветровых нагрузок, подбора типа фундамента и получения коммерческого предложения с учетом доставки в ваш регион!

Частые вопросы

Данная маркировка содержит исчерпывающие технические данные об изделии:
• НФГ — тип конструкции: несиловая фланцевая граненая;
• 8,0 — номинальная высота ствола опоры в метрах;
• 05 — индекс, указывающий на расчетную несущую способность верхней части опоры (допустимый крутящий момент и масса оборудования);
• «ц» — наличие надежного антикоррозийного покрытия методом горячего цинкования.

Нет, это категорически запрещено. Опора НФГ-8,0-05-ц является несиловой. Несмотря на высоту 8 метров и усиленную конструкцию, она не рассчитана на горизонтальные нагрузки от натяжения проводов или тросов. Такие нагрузки создают критический изгибающий момент, который может привести к деформации или разрушению ствола. Все коммуникации должны прокладываться подземным способом.

Опора НФГ-8,0-05-ц рассчитана на эксплуатацию в I–VII ветровых районах по СНиП. Стандартная комплектация с толщиной стали 3-4 мм обеспечивает устойчивость даже в условиях сильных ветров. Если ваш объект находится в VIII ветровом районе (прибрежные зоны, открытые степи) или в условиях Крайнего Севера, мы можем увеличить толщину стали до 5-6 мм и пересчитать фундамент по вашему запросу.

Базовые оцинкованные модели НФГ-8,0-05-ц часто есть в наличии на складе и отгружаются в течение 1–3 рабочих дней. Если требуется крупная партия или нестандартная комплектация (например, с увеличенной толщиной стали или дополнительным полимерным покрытием), срок производства составляет от 15 до 25 рабочих дней. Доставка по всей России осуществляется любыми транспортными компаниями.

Граненый профиль имеет ряд преимуществ перед круглой трубой:
• Высокая жесткость при меньшем весе — грани работают как ребра жесткости, позволяя использовать сталь меньшей толщины;
• Удобство транспортировки — граненые опоры плотнее укладываются при перевозке;
• Эстетичный внешний вид — строгая геометрия лучше вписывается в современную городскую среду;
• Технологичность монтажа — плоские грани упрощают точную ориентацию кронштейна и оборудования;
• Лучшая аэродинамика — многогранный профиль снижает эффект галопирования при сильном ветре.
При этом стоимость граненых опор сопоставима с качественными круглыми аналогами, а срок службы за счет оптимального распределения материала часто оказывается выше.

Мы предоставляем официальную гарантию 5 лет на металлоконструкцию ствола опоры. Гарантия покрывает:
• Деформации и изгибы ствола при соблюдении условий эксплуатации;
• Коррозионные повреждения при условии целостности цинкового покрытия;
• Разрушение сварного шва при штатных ветровых нагрузках.
Гарантия не распространяется на повреждения, вызванные нарушением правил монтажа, превышением допустимых нагрузок, механическими воздействиями (ДТП, вандализм) и стихийными бедствиями.
